Čtvrtou částí uzavíráme náš malý seriál o mini PC sestavách s procesory Intel a operačním systémem Windows 10. Dnes dojde řada na přístroje s procesory páté, sedmé a osmé generace.

Předchozí díly seriálu: 1. část, 2. část, 3. část

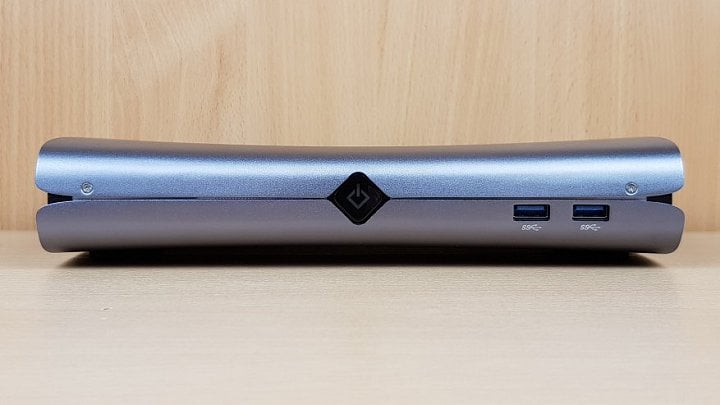

Alfawise B1

Prvním představovaným přístrojem závěrečné části seriálu bude model B1 pod značkou Alfawise.

V hliníkovém case umístěná základní deska má osazený čipset Intel Core i7 6700HQ (pátá generace, mikroarchitektura Skylake) s integrovanou grafikou Intel HD Graphics 530, doplněný grafickou kartou Nvidia GTX960M (základem je architektura Maxwell) s 4 GB VRAM. Rovněž obsahuje 2x DDR4 (2133 MHz) paměťový slot (max. 2x16 GB modul).

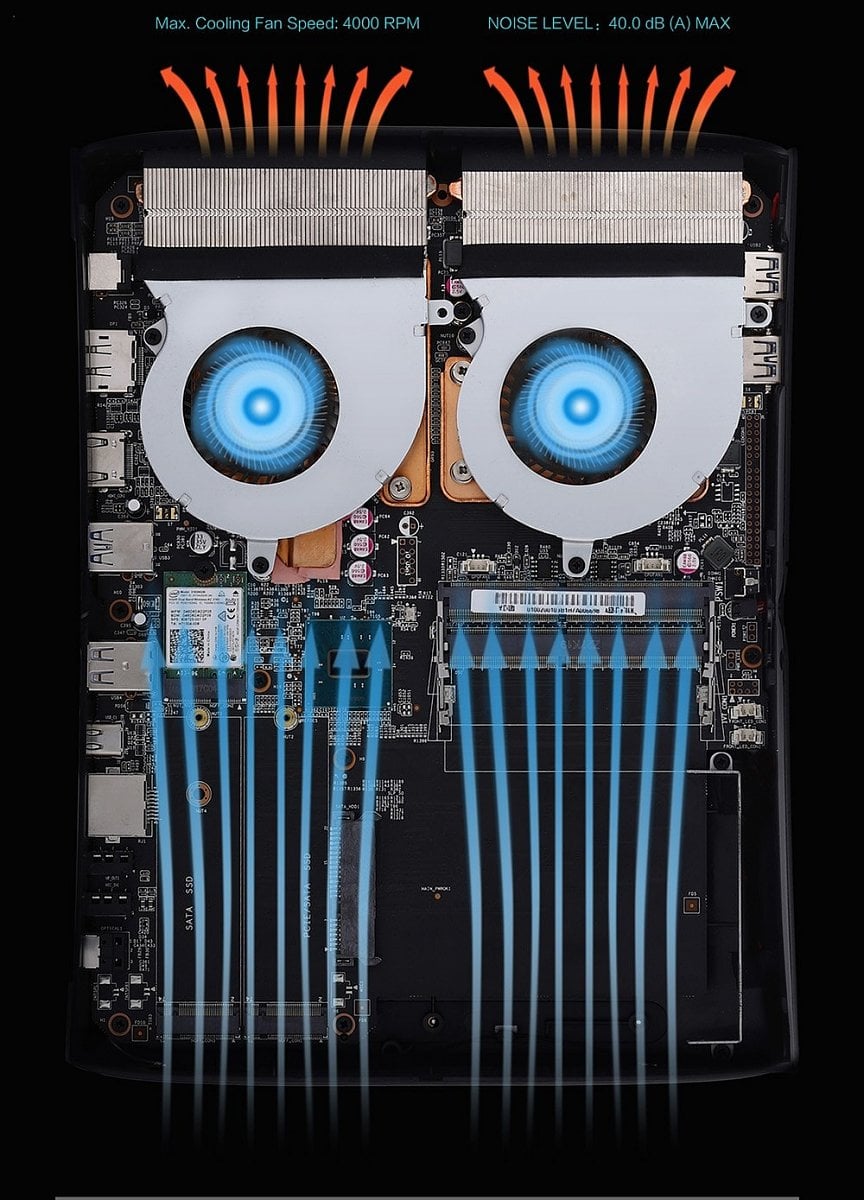

Jak vyplývá z grafiky výše, mini PC model B1 je osazeno dvojí grafikou. Za prvé integrovanou Intel HD Graphics 530 (součást čipsetu 6700 HQ) a za druhé dodatkovou grafickou kartou Nvidia GeForce GTX960M s architekturou Maxwell. Celá sestava je chlazena aktivním způsobem, dvěma vedle sebe umístěnými větráky.

Technická specifikace

CPU / GPU

CPU – značka/model: Intel Core i7 6700HQ
CPU – popis: Quad Core, 2,6 – 3,5 GHz, 6 MB shared L3 Cache, Hyper-Threading
GPU 1: Intel HD Graphics 530
GPU 2: Nvidia GTX960M, VRAM 4G, 640 jader CUDA

Paměť RAM

Typ: DDR4 2166/2400 MHz
Slot: SO-DIMM Dual Channel
Kapacita: podporováno až 32 GB
(Barebone – paměť není součástí dodávky)

Možnosti úložiště

HDD – podpora 1x 2.5 inch HDD až do 1 TB, SATA, 6.0 Gbps (7.0 / 9.5 mm výšky)
SSD 1) M.2 type 2280 SATA 3.0
SSD 2) M.2 type 2280 SATA 3.0 + PCI-E 4x
SSD souhrnná podpora až 512 GB
(Barebone – úložiště není součástí dodávky)

Operační systém

Windows 10, Linux

Detaily

Wi-Fi: Dvoupásmová, 2,4 / 5 GHz
Wi-Fi čip: Intel AC3165
Anténa: interní
Bluetooth: 4.2
Ethernet: RJ45, 100 /1000 Charge Adapter
HDMI: 1.4 s HDCP (podpora 4K při 24Hz)
Display Port: 1x 1.2 (podpora 4K při 60 Hz)
USB 2.0: 2x
USB 3.0: 4x (2x přední panel, 2x zadní panel)
USB Type C: 1x
S/PDIF Optical: 1x
3,5 mm jack mikrofon: 1x
3,5 mm jack sluchátka: 1x
5,5 mm jack DC IN: 1x

Rozměry a hmotnost

Rozměry přístroje (D x Š x V): 15.00 x 19.50 x 5.00 cm
Rozměry balení (D x Š x V): 30.50 x 24.00 x 10.50 cm
Hmotnost přístroje: 1.0470 kg
Hmotnost včetně balení a příslušenství: 2.4100 kg

Obsah balení

1 x Mini PC B1, 1 x externí síťový adaptér, 1 x nabíjecí kabel, 1 x uživatelský manuál

Widget obrázku #358918 (přidáno skriptem)

Autor:

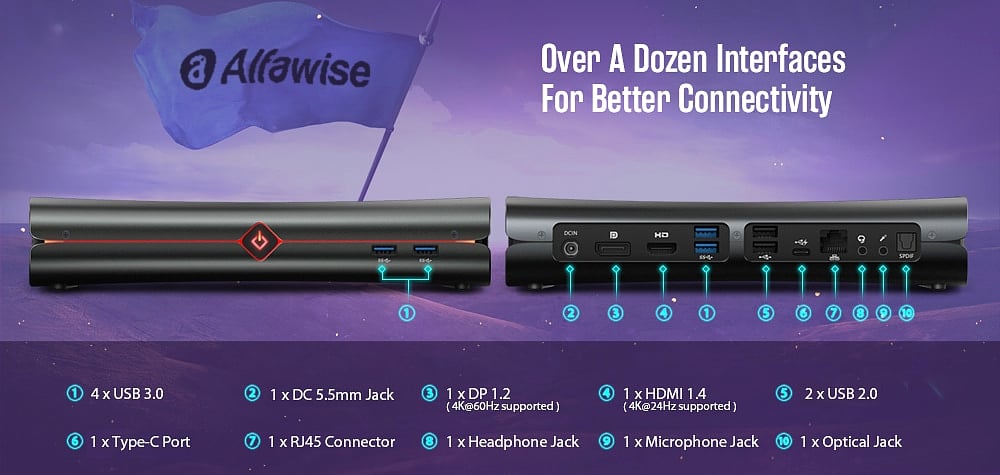

Umístění portů a ovládacích prvků

Představení přístroje

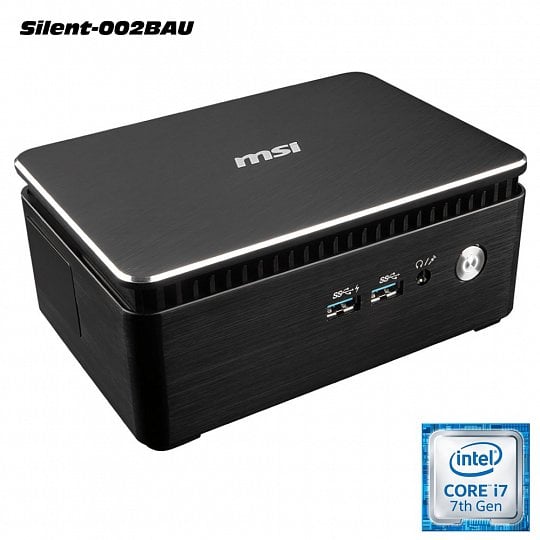

Cubi 3 Silent

Druhým v pořadí představení je Cubi 3 Silent od MSI. V hliníkovém case, dostupném ve dvou barvách, může být na základní desce osazen některý z CPU Intel Core sedmé generace (mikroarchitektura Kaby Lake) ve variantě z řad i3/i5/i7 podle přání klienta.

Variantami mohou být i nejnižší modely Celeron 3865U či Pentium 4415U. Opět je dodáván buď jako úplný barebone (bez úložiště, pamětí a OS), nebo s různým stupněm výbavy.

Widget obrázku #358919 (přidáno skriptem)

Autor:

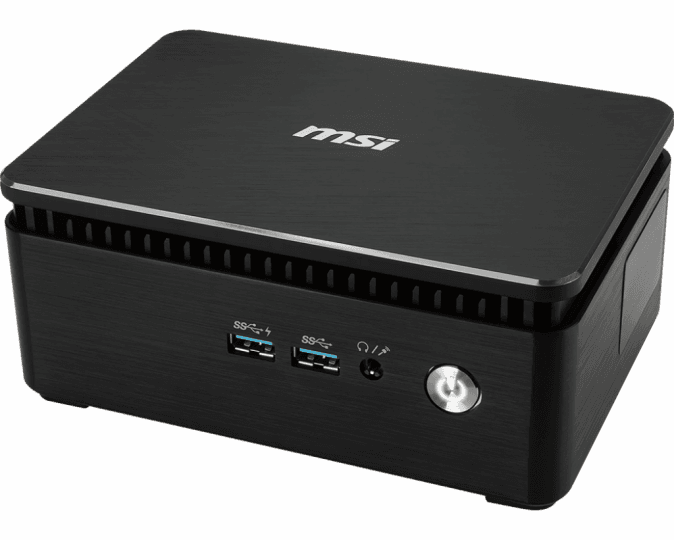

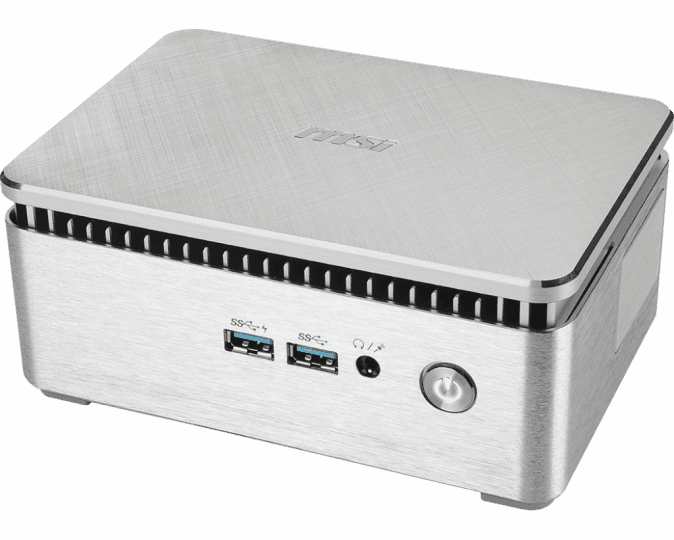

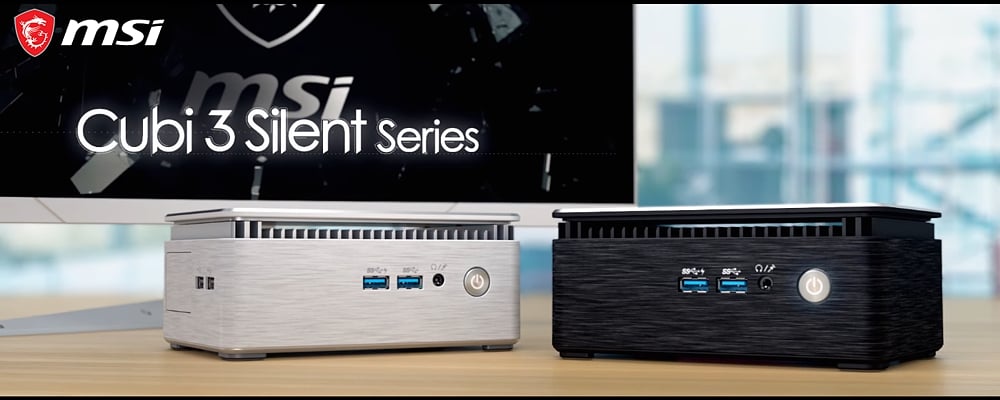

Volitelné barvy – stříbrná a černá

Na rozdíl od prvního představovaného Alfawise B1 je model Cubi 3 Silent v tichém provedení a designu bez ventilátoru. O odvod produkovaného tepla se stará kombinace hliníkové skříně a masivního hliníkového heatsinku.

Widget obrázku #358921 (přidáno skriptem)

Autor:

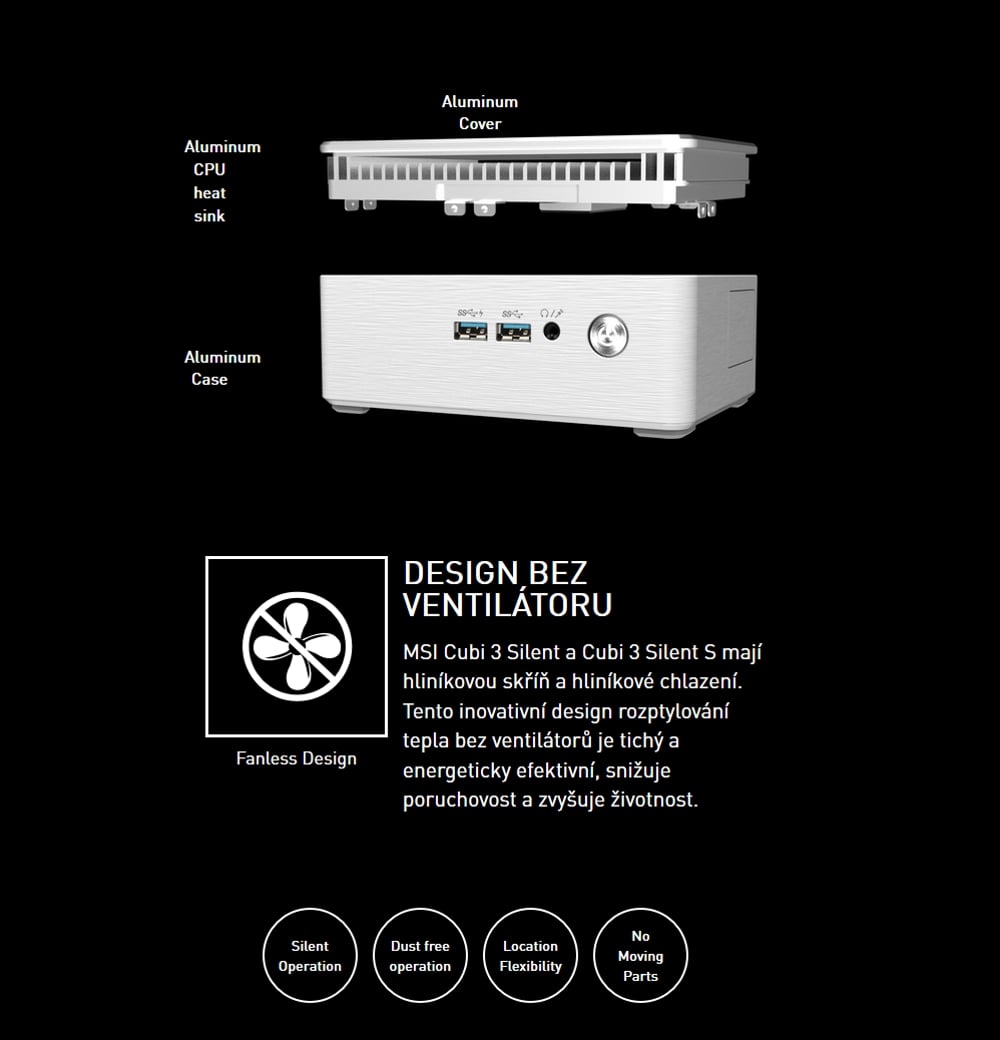

Pohled na heatsink přístroje s procesorem řady Core i5

V nabídce jsou dvě různé varianty, Silent a Silent S. Odlišnosti variant ukazuje následující tabulka technických specifikací.

Cubi 3 Silent

Cubi 3 Silent S

Operační systém

Windows 10 Home – MSI doporučuje 10 Pro

Windows 10 Home – MSI MSI doporučuje 10 Pro

CPU

Intel® Kaby Lake-U (Core – 7. generace)

Intel® Kaby Lake-U (Core – 7. generace)

Designové řešení

Tiché – pasivní chlazení

Tiché – pasivní chlazení

Úložiště

1x M.2 SATA / PCI-e auto switch SSD
1x 2.5" SATA HDD nebo SSD

1x M.2 SATA / PCI-e auto switch SSD
1x 2.5" SATA HDD nebo SSD

Systémová paměť

DDR4 2133 MHz až do 32 GB (2 sloty)

DDR4 2133 MHz až do 32 GB (2 sloty)

GPU

Integrovaná Intel® HD Graphics série 600

Integrovaná Intel® HD Graphics série 600

Porty – přední panel

2x USB 3.1 Gen1 Type-A (levý port s podporou funkce super charger)/1x audio jack (mikrofon/sluchátka/náhlavní souprava)

2x USB 3.1 Gen1 Type-A (levý port s podporou funkce super charger)/1x audio jack (mikrofon/sluchátka/náhlavní souprava)

Porty – strana

žádné

2x USB 2.0

Porty – zadní panel

RJ45 X1 / DP out x1 / USB 3.1 Gen1 Type-A x2 / HDMI (1.4) out x1

USB 3.1 Gen1 Type-A x2 / HDMI (2.0) out x1 / DP out x1 / RJ45 X2 / RJ45 to COM x1 / COM port x1

WI – FI

Intel® Dual Band Wireless-AC 3168 (M.2 2230)

Intel® Dual Band Wireless-AC 3168 (M.2 2230)

LAN

Intergrated Realtek® Giga LAN 8111H

Integrated Intel® Giga LAN WGI219V 10/100/1000 + Intel® I211 Lan controller

Zdroj

65 W

65 W

Rozměry

159.6 x 69.5 x 110.2 mm; 6.28 x 2.74 x 4.34 palců

159.6 x 69.5 x 110.2 mm; 6.28 x 2.74 x 4.34 palců

Hmotnost

1.36 kg; 3 lb (HDD SKU) / 1.275 kg; 2.81 lb (SSD SKU)

1.36 kg; 3 lb (HDD SKU) / 1.275 kg; 2.81 lb (SSD SKU)

Barva case

Black/Silver

Black/Silver

Širokou nabídku možností připojení různých zařízení či periférií ukazují následující obrázky.

Widget obrázku #358922 (přidáno skriptem)

Autor:

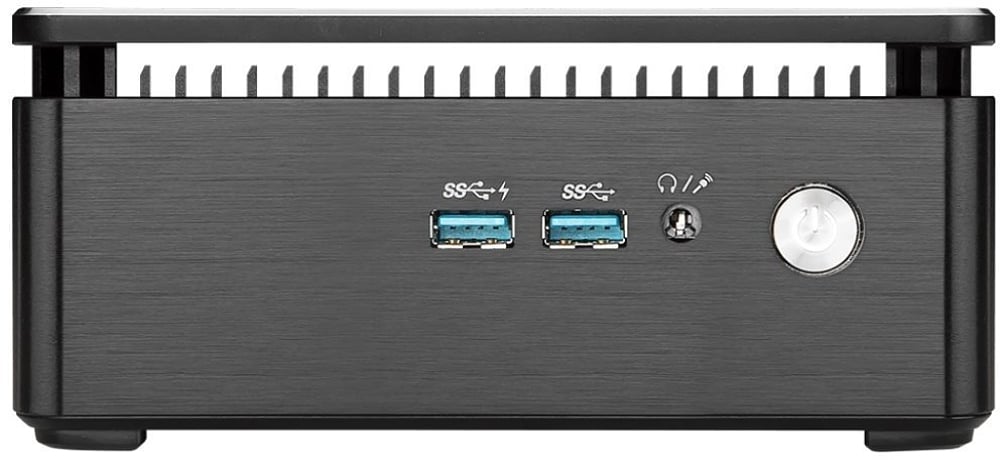

Přední panel obou variant je totožný

Widget obrázku #358923 (přidáno skriptem)

Autor:

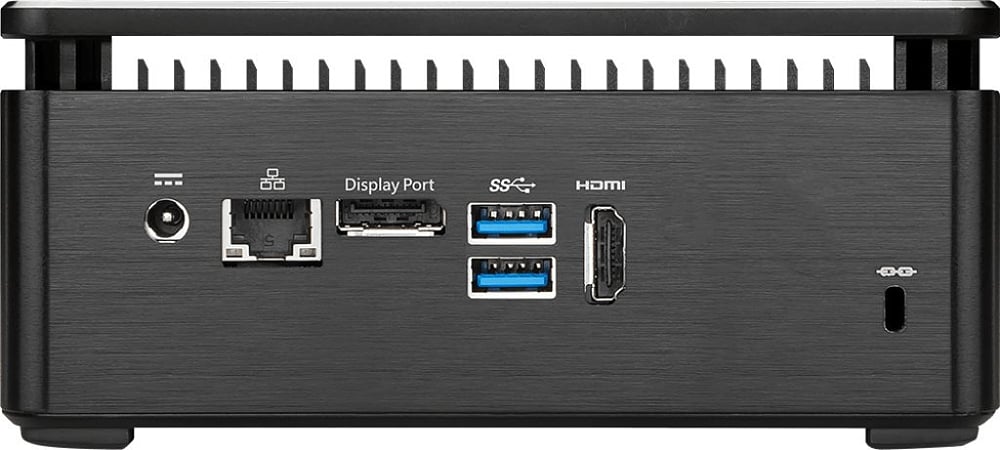

Zadní panel Cubi 3 Silent

Widget obrázku #358924 (přidáno skriptem)

Autor:

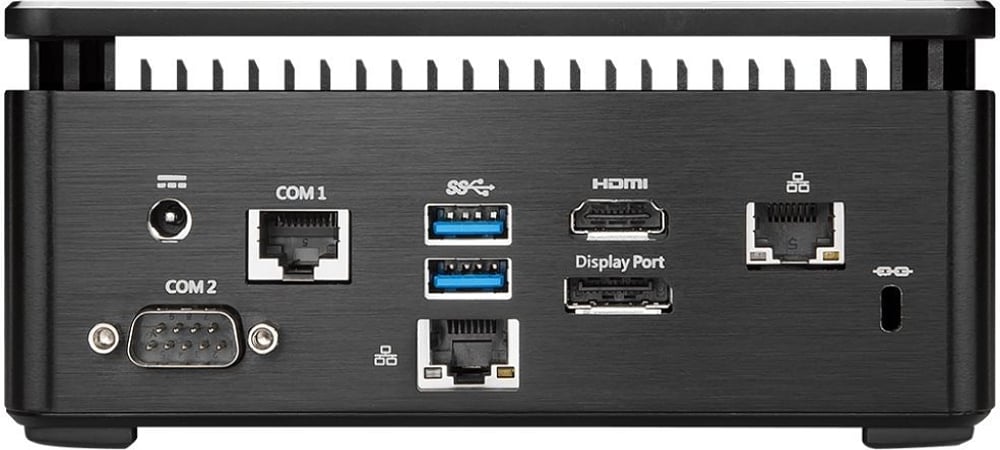

Zadní panel Cubi 3 Silent S

Widget obrázku #358925 (přidáno skriptem)

Autor:

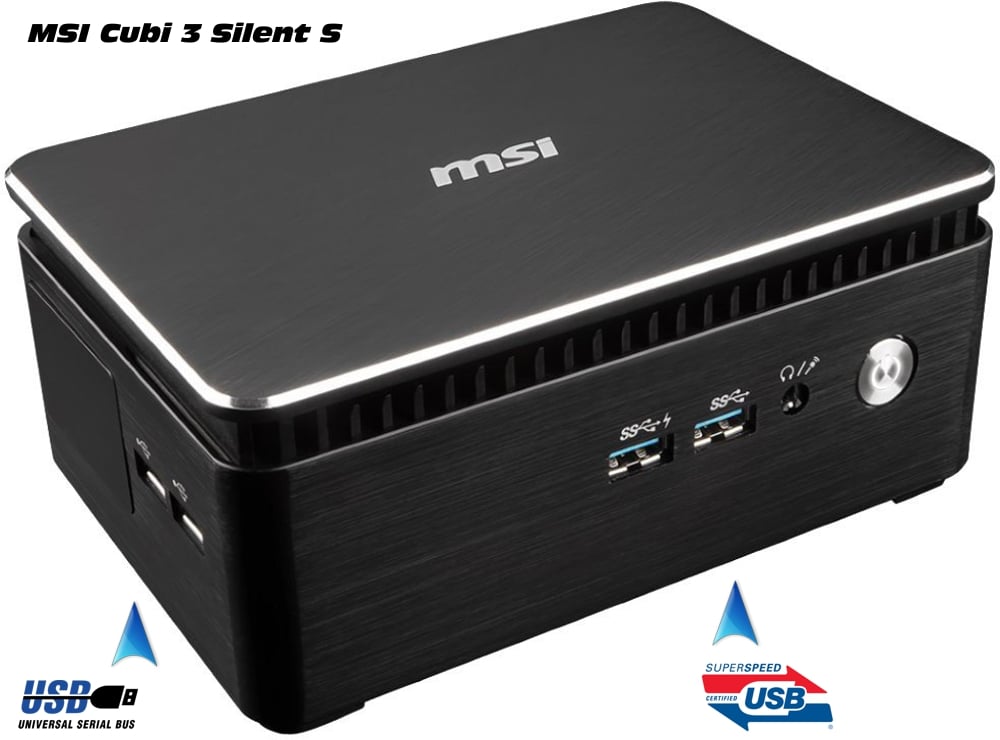

Boční strana Cubi 3 Silent S

Widget obrázku #358926 (přidáno skriptem)

Autor:

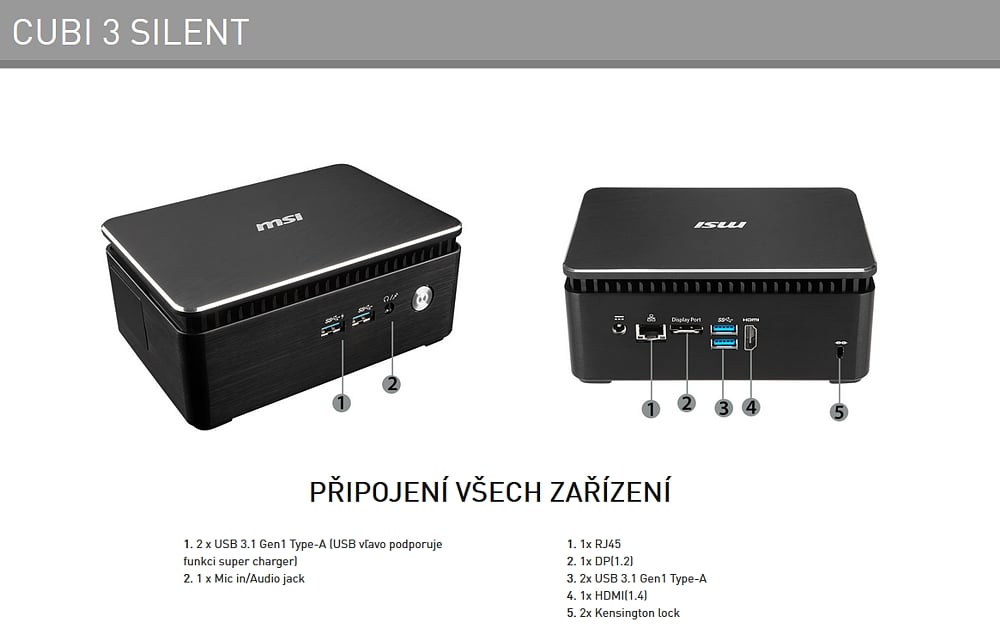

Porty varianty Silent s popisem

Widget obrázku #358927 (přidáno skriptem)

Autor:

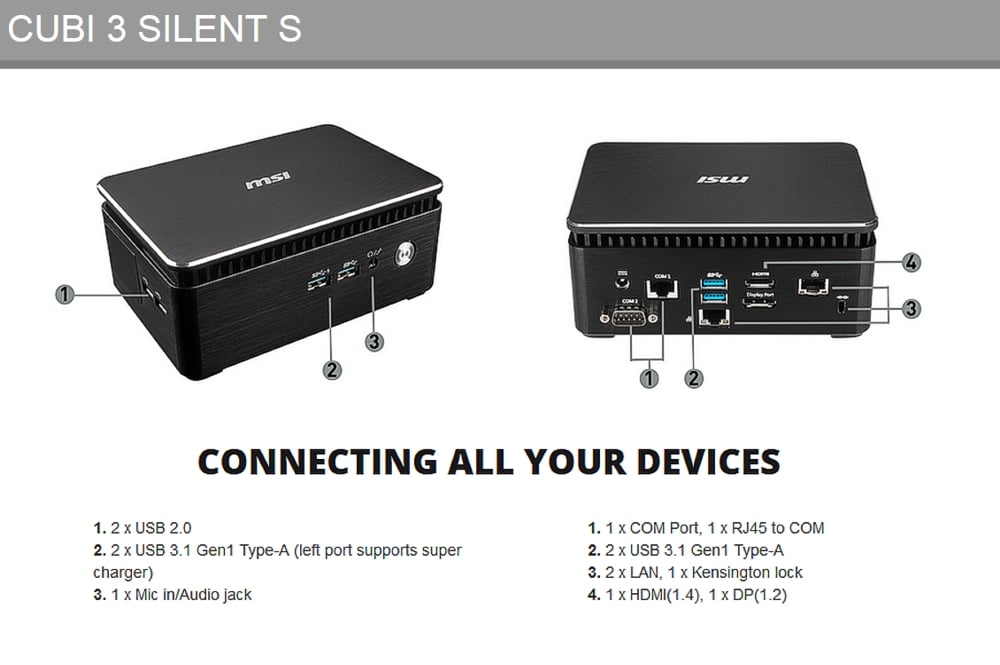

Porty varianty Silent S s popisem

Widget obrázku #358929 (přidáno skriptem)

Autor:

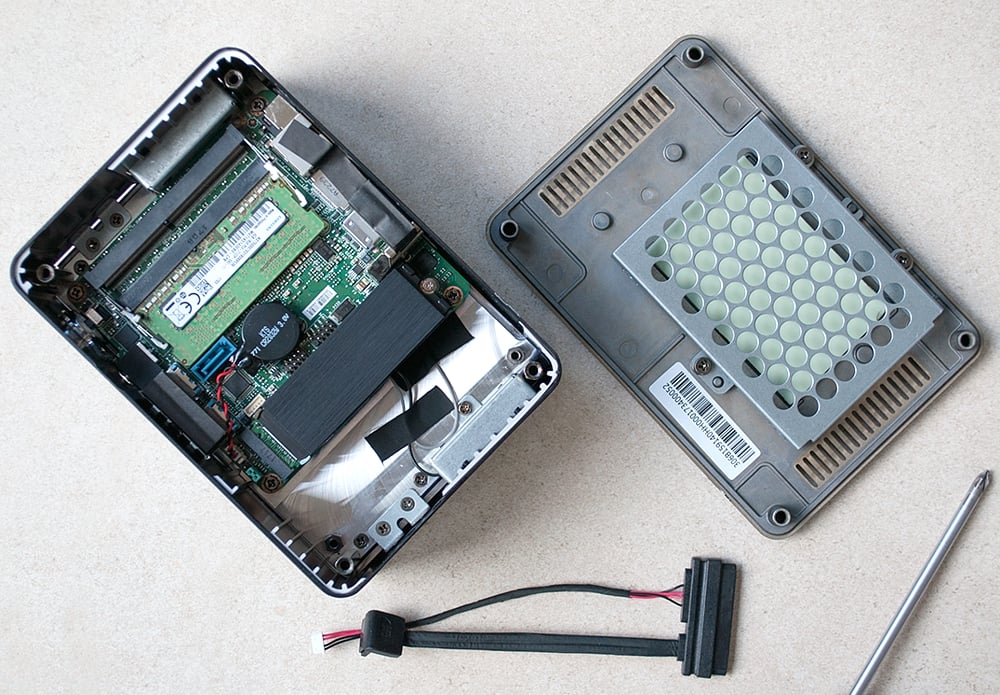

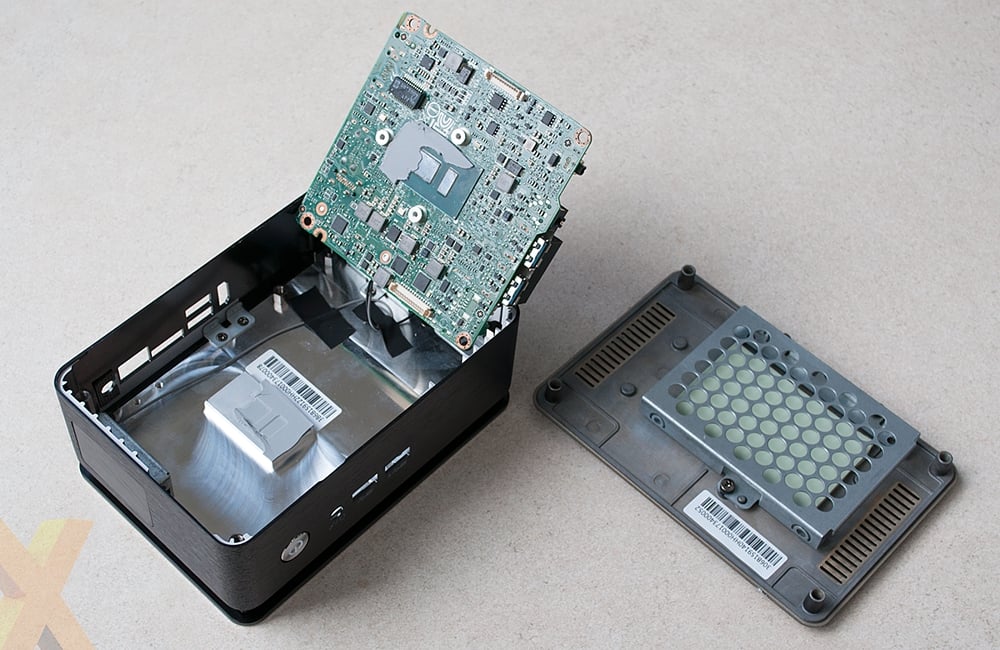

Pohled na základní desku a rozhraní po odstranění krytu

Představení přístroje

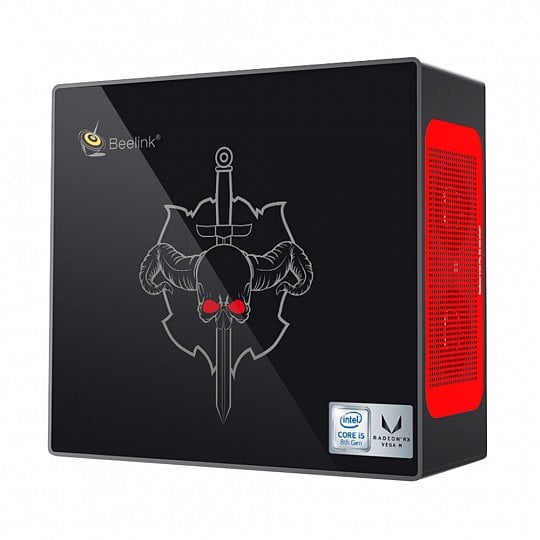

Beelink Kaby G5 a G7

Dalšími představovanými je dvojice přístrojů značky Beelink, modely Kaby G5 a Kaby G7. Stejně jako série Gemini X, popisovaná v předchozí části, sdílí stejný design case. Liší se osazenými procesory, G5 má na své základní desce Intel Core i5 8305G (osmá generace Core, mikroarchitektura Kaby Lake – G) s grafikou AMD Radeon RX Vega M GL, G7 naopak v útrobách skrývá Core i7 8709G (taktéž osmá generace Core s mikroarchitekturou Kaby Lake – G) a grafikou AMD Radeon RX Vega M GH.

Widget obrázku #359051 (přidáno skriptem)
Beelink Kaby G5 – základní specifikace

Autor:

Beelink Kaby G5 – základní specifikace

Widget obrázku #359052 (přidáno skriptem)
Beelink Kaby G7 – základní specifikace

Autor:

Beelink Kaby G7 – základní specifikace

Widget obrázku #359053 (přidáno skriptem)
Beelink Kaby G – balení přístroje

Autor:

Beelink Kaby G – balení přístroje

Widget obrázku #359054 (přidáno skriptem)

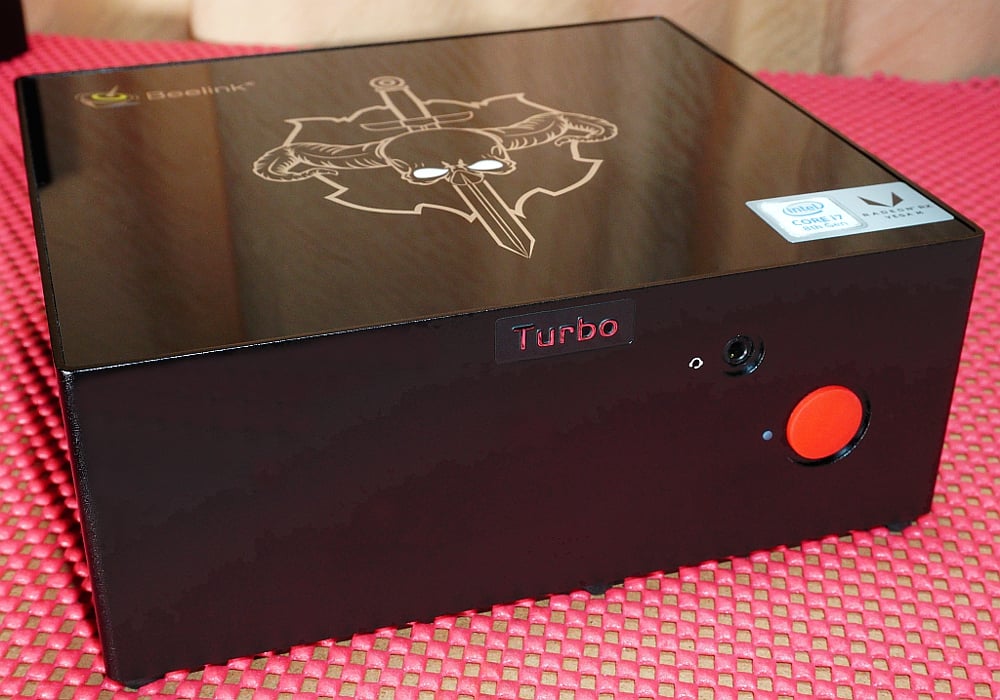

Beelink Kaby G7 – exteriér, přední panel

Autor:

Beelink Kaby G7 – exteriér, přední panel

Widget obrázku #359055 (přidáno skriptem)

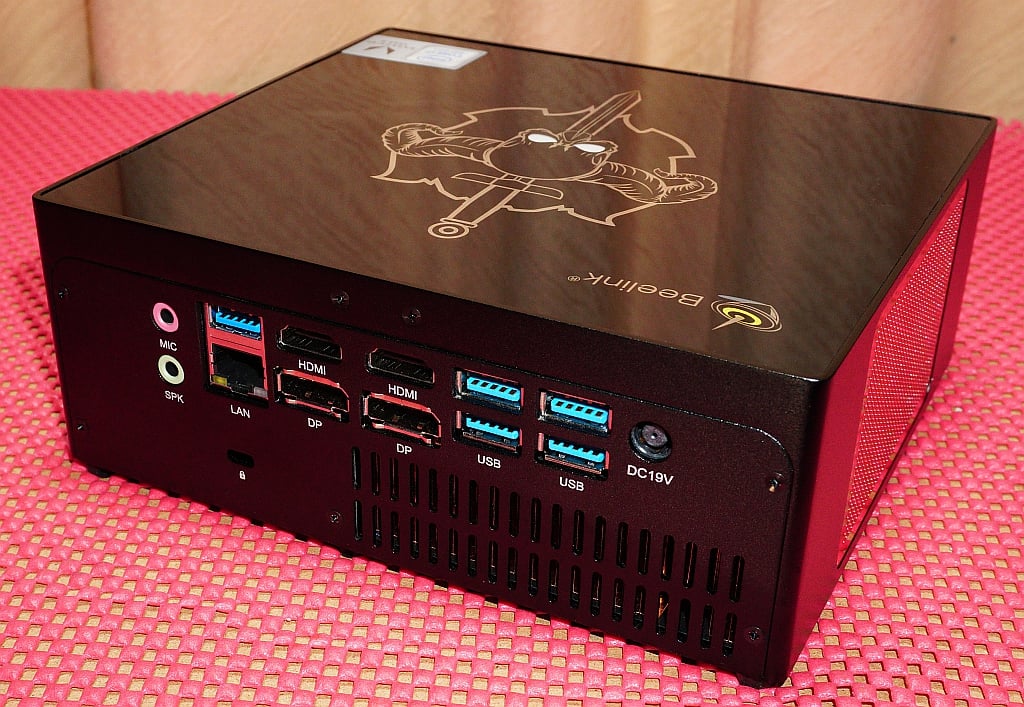

Beelink Kaby G7 – exteriér, zadní panel

Autor:

Beelink Kaby G7 – exteriér, zadní panel

Widget obrázku #359056 (přidáno skriptem)

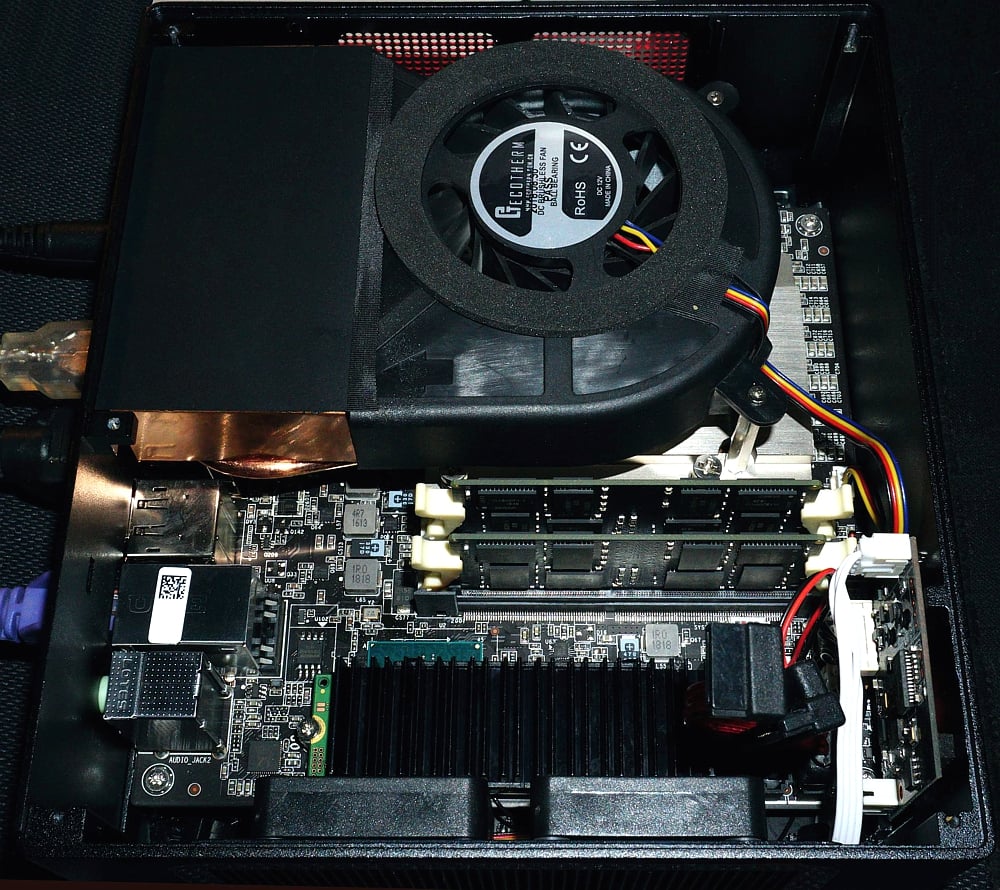

Beelink Kaby G7 – pohled dovnitř

Autor:

Beelink Kaby G7 – pohled dovnitř

Widget obrázku #359057 (přidáno skriptem)
Porovnání rozměrů Beelink Kaby G s iPhone X

Autor:

Porovnání rozměrů Beelink Kaby G s iPhone X

 Technická specifikace

Hardware

CPU: Intel Kaby Lake-G Core i7-8709G (G7), Intel Kaby Lake-G Core i5-8305G (G5), Quad Core
GPU 1: Intel HD Graphics 630
GPU 2: Radeon RX Vega M
Maximální kapacita externích HDD: 4 TB

Komunikace

Wi-Fi: 802.11, duální, 2.4G / 5G
Bluetooth: 4.0
Ethernet: RJ45, 1000M

Podpora formátů

Dekodér: H.263, H.264, H.265, HD MPEG4
Video: 4K, AVI, DAT, ISO, MKV, MP4, MPEG, MPEG1 / 2 / 4, RM, WMV
Audio: AAC, APE, FLAC, MP3, OGG, RM, WMA
Foto: GIF, JPEG, JPG, PNG
Podpora výstupu 5.1 Surround Sound: ano

Porty

3,5 mm audio – repro
3,5 mm audio – mikrofon
HDMI 2.0
USB 3.0

Display Port 1.2

Display Port 1.4
RJ45 standard Ethernet port
Síťový adaptér

Napájení a spotřeba

Typ: Externí síťový adaptér – místní standard
Spotřeba: méně než 180 W
Zabudovaná baterie – typ CR2032
Kapacita: 210 mAh

Hmotnost a rozměry

Hmotnost přístroje: 1,3620 kg
Včetně obalu a příslušenství: 2,7540 kg
Velikost přístroje (DxŠxV): 17,30 x 15,30 x 6,50 cm
Rozměry balení (DxŠxV): 21,70 x 18,50 x 12,40 cm

Balení obsahuje

1x Beelink Kaby G mini PC
1x externí síťový adaptér
1x přívodní kabel
1x DP kabel
1x HDMI kabel
1x kabel pro připojení HDD
1x sada šroubů

Widget obrázku #359058 (přidáno skriptem)

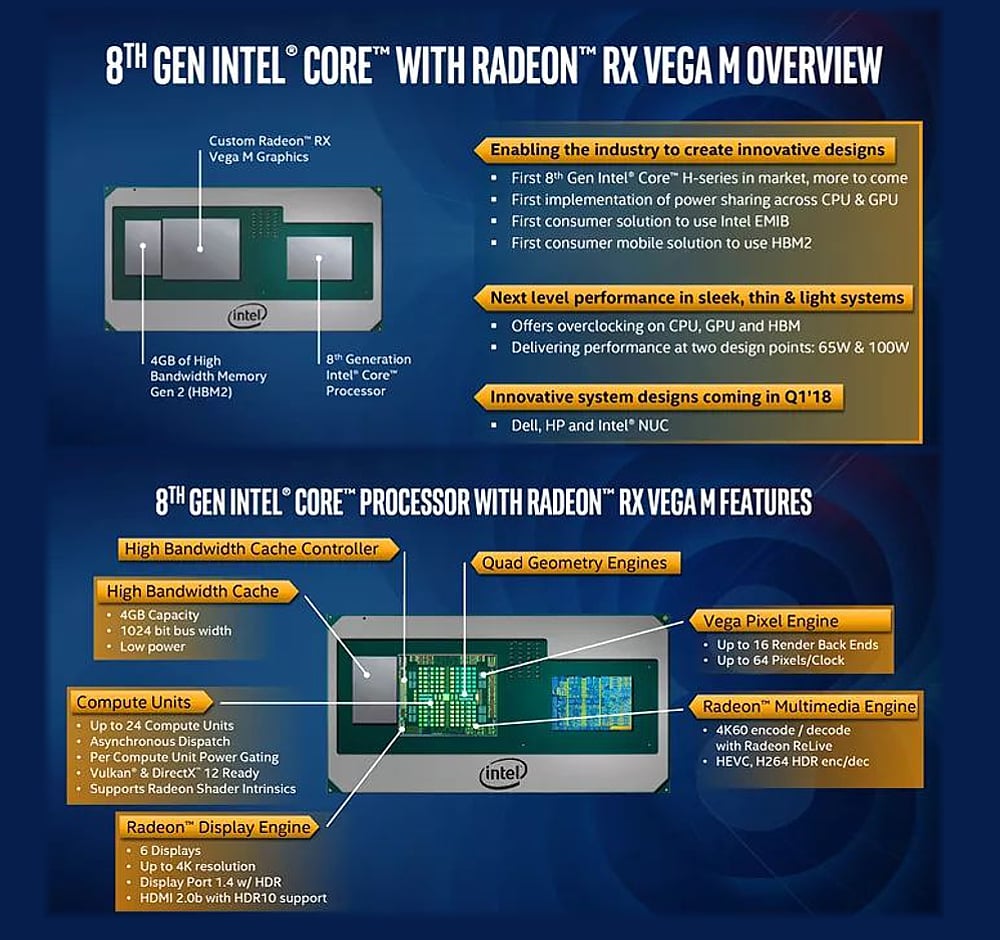

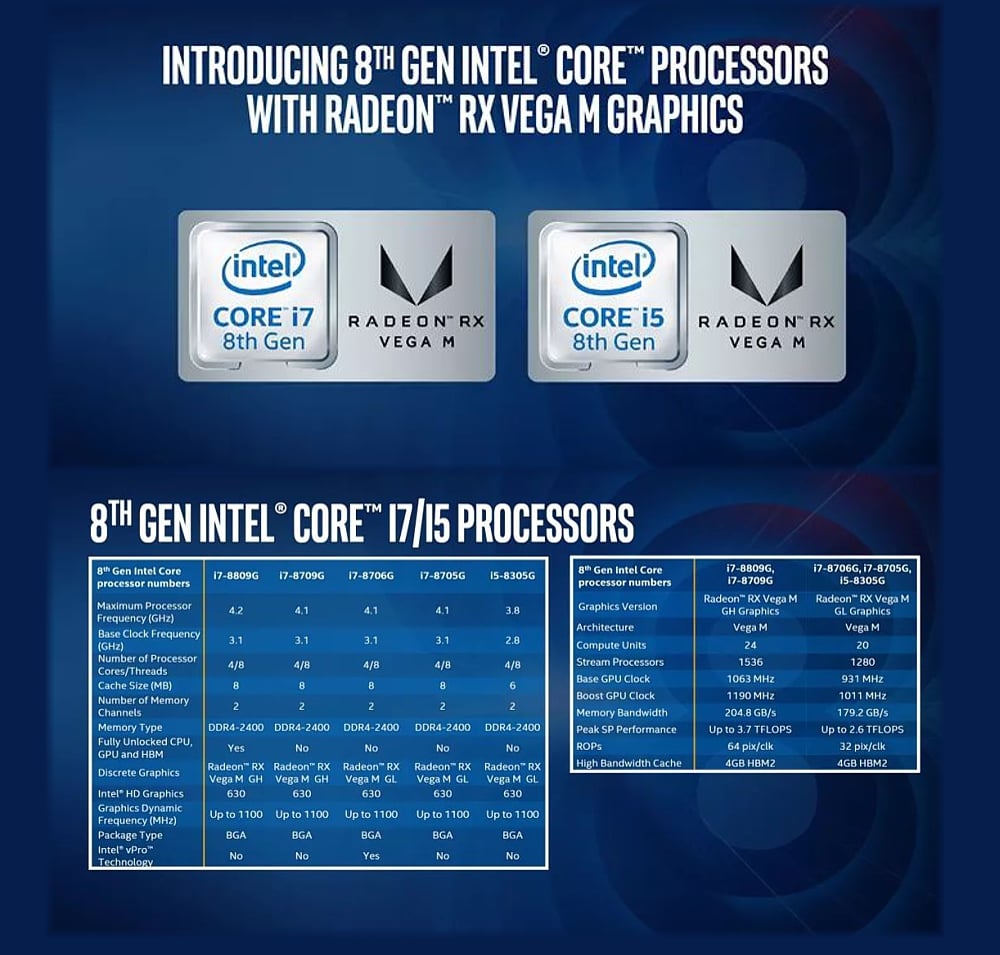

Více podrobností o osmé generaci procesorů Intel Core – Kaby Lake G

Autor:

Více podrobností o osmé generaci procesorů Intel Core – Kaby Lake G

Widget obrázku #359059 (přidáno skriptem)
Více podrobností o osmé generaci procesorů Intel Core – Kaby Lake G

Autor:

Více podrobností o osmé generaci procesorů Intel Core – Kaby Lake G

Widget obrázku #359060 (přidáno skriptem)
Výkonnostní test grafiky FurMark – firemní test

Autor:

Výkonnostní test grafiky FurMark – firemní test

Představení přístroje

V nabídce se můžete setkat se dvěma mírně odlišnými designy pod totožným označením.

První, který je i v oficiálním katalogu Beelinku, má obdélníkovou červenou mřížku chlazení na pravé straně a loga Intel Core + AMD Radeon na horním panelu.

Druhý, který se objevuje v nabídce různých e-shopů, má menší oválnou červenou mřížku kryjící Bluetooth reproduktory na pravé straně. Na horním panelu je pouze jednoduché bílé logo „Intel Inside“. Všechny přístroje jsou označeny oficiálním logem Beelink.

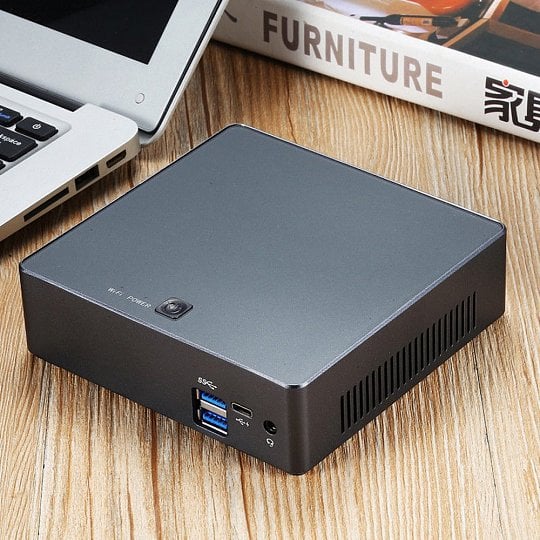

Alfawise A1

Dále se vrátíme ke značce Alfawise. Představíme si přístroj s označením A1. Na rozdíl od velkého a prakticky obdélníkového B1, představovaného v úvodu, je model A1 klasicky čtvercového designu, jehož vrchní desce dominuje tlačítko hlavního vypínače.

Model A1 je nabízen s některým z těchto procesorů osmé generace Intel Core (Kaby Lake – R): i7-8550U/i5-8250U/​i7-7500U/i5-7200U, obvykle s 8 GB RAM a SSD úložištěm 128/256 GB.

Pokud jde o operační systém, předinstalováno je Ubuntu (uvádí se verze 16.04). Podporované operační systémy jsou ovšem i Windows 8.1, Windows 10 (64b), Linux obecně a také Chrome OS, dle volby uživatele.

Technická specifikace

CPU / GPU

Volitelně:
Intel Core i7-8550U, 1.8GHz, quad-core, (Kaby Lake R)
GPU: Intel HD Graphics 620
Intel Core i7-7500U, 2.7GHz, dual-core (Kaby Lake U)
GPU: Intel HD Graphics 620
Intel Core i5-7200U, 2.5GHz, dual-core (Kaby Lake U)
GPU: Intel HD Graphics 620
Intel Core i5-8250U, 1.6GHz, quad-core (Kaby Lake R)
GPU: Intel HD Graphics 620

Úložiště

HDD/SSD disk: 1x SATA III (6 Gbps), 2.5"
SSD modul: 1x M.2 2280, PCIE x4
Max. kapacita HDD: 1 TB
Max. kapacita SSD: 256 GB

Paměť RAM

DDR3L, 1x SO-DIMM slot, až 8 GB (přístroje s CPU Kaby Lake U)
DDR4, 1x SO-DIMM slot, 8 / 16 GB (přístroje s CPU Kaby Lake R)

Komunikace a porty

Wi-Fi: 802.11 a/b/g/n/ac, duální 2.4GHz / 5GHz, duální interní anténa
Wi-Fi čip: Intel AC3165
Bluetooth: 4.2
Ethernet: RJ45, 100 / 1000 Mbps
HDMI: 1x 1.4
USB 2.0: 2x
USB 3.0: 2 x
USB 3.1 Type-C: 1x

Další podrobnosti

OS: předinstalováno Ubuntu16.04; podpora Windows 8.1 / 10 64-bit a Chrome OS
Audio čipset: Realtek ALC269-VC3
VESA montáž: přiložen držák včetně šroubů, podpora rozměrů 75 x 75mm a 100 x 100mm

Napájení a spotřeba

Typ: externí síťový adaptér – místní standard
Spotřeba: 40 W

Hmotnost a rozměry

Hmotnost přístroje: 0.4060 kg
Hmotnost včetně příslušenství a obalu: 1.2300 kg
Rozměry přístroje (D x Š x V): 12.80 x 12.30 x 3.80 cm

Widget obrázku #359065 (přidáno skriptem)
Porty, konektory, podpora VESA

Autor:

Porty, konektory, podpora VESA

Intel NUC 7 Mainstream

Jako předvoj chystaného článku o přístrojích z řady Intel NUC si ukážeme „malý“ NUC 7 Mainstream s procesorem sedmé generace Intel Core i7-7567U. Disponuje grafikou Iris Plus 650, 8 GB paměti DDR4, 32 GB paměti Intel Optane, 2 TB úložištěm (pevný disk SATA 3) a předinstalovaným operačním systémem Windows 10 Home.

Widget obrázku #359066 (přidáno skriptem)
Intel NUC 7 Mainstream s OS Windows 10 Home

Autor:

Intel NUC 7 Mainstream s OS Windows 10 Home

Widget obrázku #359067 (přidáno skriptem)

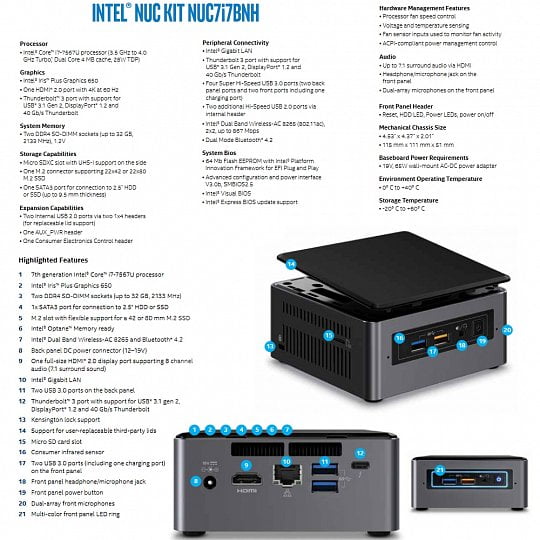

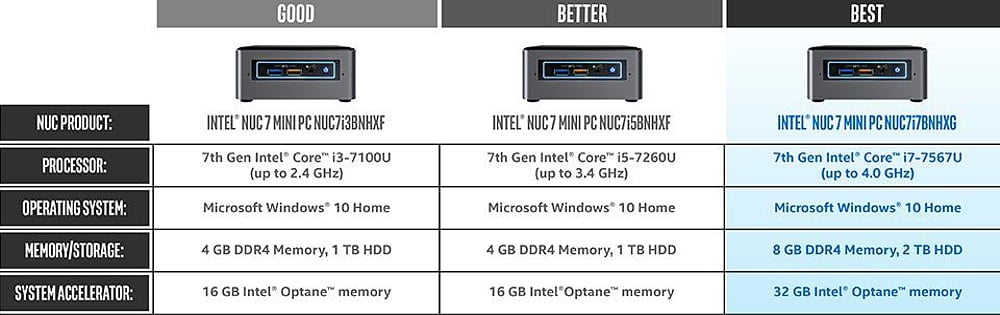

Řada Intel NUC 7 Mainstream

Autor:

Řada Intel NUC 7 Mainstream

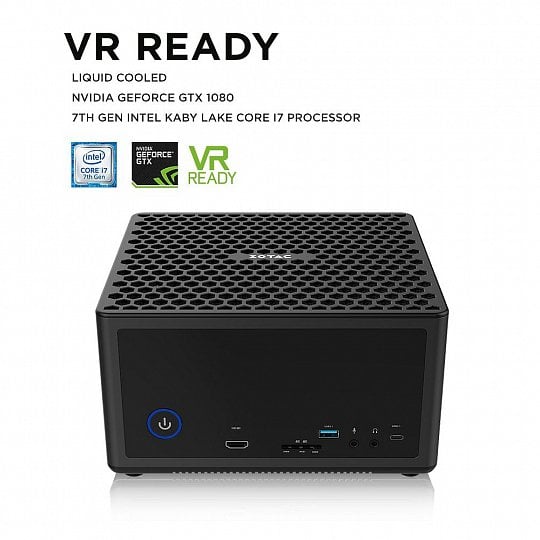

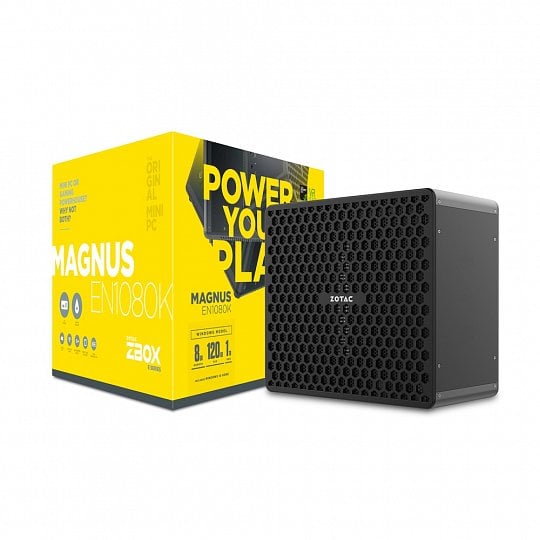

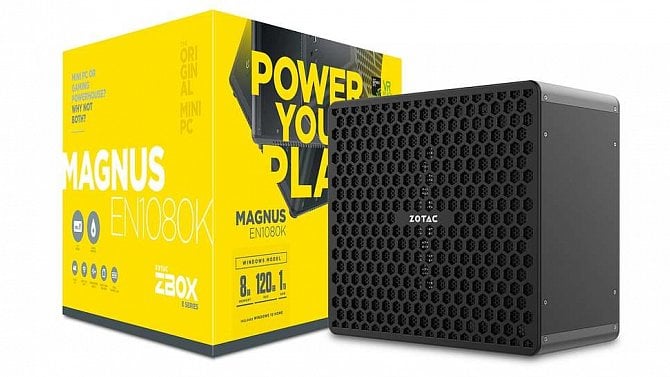

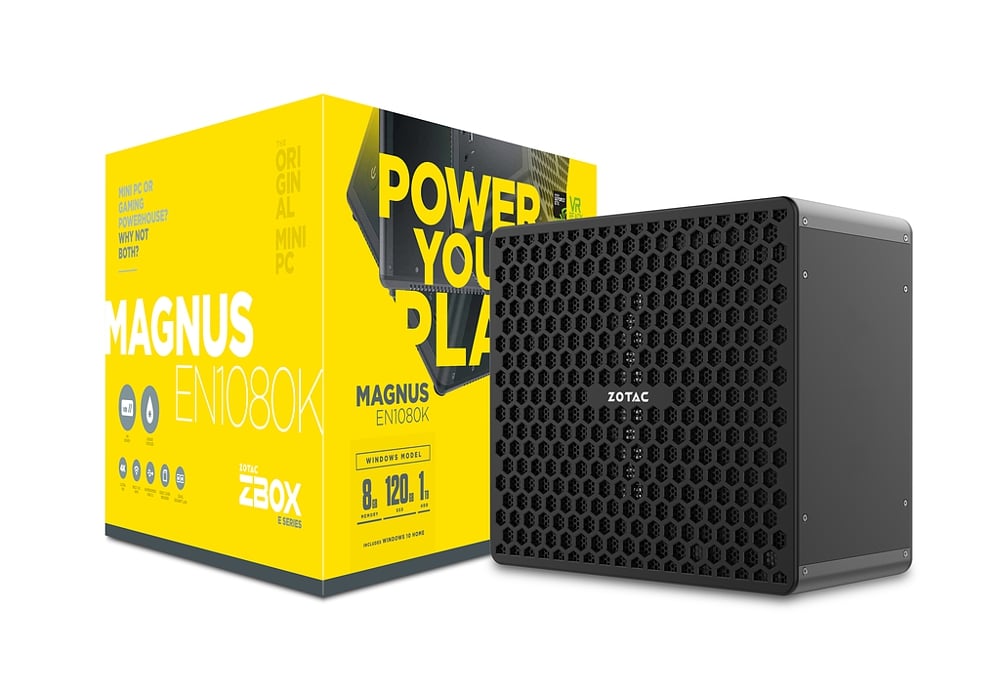

Zotac Magnus EN1080K

Na samý závěr si představíme jeden z vrcholných modelů série „E“ společnosti Zotac, která kromě známých grafických karet produkuje i vlastní mini PC se souborným označením ZBOX. Konkrétně Magnus EN1080K (Intel Core i7-7700/NVIDIA GeForce GTX 1080) v kompletní výbavě, jehož standardní barebone verzi můžete aktuálně zakoupit i v ČR. Počítejte ovšem s poněkud značnou vstupní investicí.

KL nominace 25

Widget obrázku #359069 (přidáno skriptem)
Firemní materiál s technickou specifikací

Autor:

Firemní materiál s technickou specifikací

A co za svoji investici dostanete protihodnotou?

  • Značkový case se speciálně navrženým tekutým chlazením (+ aktivní chlazení), loga Zotac a Magnus jsou vybavena dynamickým podsvětlením ovládaným přes utilitu Spectra
  • 2x síťový zdroj (externí síťový adaptér – místní standard)
  • Osazenou grafickou kartu NVIDIA GeForce GTX 1080 (architektura Pascal)
  • Podporu NVIDIA G-Sync
  • Osazený procesor Intel Core i7-7700 sedmé generace (za předpokladu ještě větší investice do modelu řady Magnus ER máte možnost i CPU Ryzen od konkurenčního AMD)
  • 8 GB paměti DDR4-2400 (možnost rozšíření až na 32 GB, k dispozici 2x SO-DIMM slot)
  • 2.5" pevný disk (SATA) s kapacitou 1 TB, SATA M.2 SSD s kapacitou 120 GB
  • Společně se SATA M.2 rovněž podporu PCIE x4
  • Operační systém Windows 10
  • Podporu až 4 zobrazovačů, podporu 4K při 60 Hz, podporu VR zařízení
  • Duální 10/100/1000 Ethernet
  • Bluetooth 4.2, Wi-Fi 802.11ac/b/g/n (2x interní anténa)
  • 4x USB 3.0, 1x USB 3.1 (Gen2), 1x USB 3.1 Type C, 2x Display Port 1.3, 3x HDMI 2.0

Vše zabudováno do prostoru o velikosti 22,5 cm délky, 20,3 cm šířky a 12,8 cm výšky.

Widget obrázku #359071 (přidáno skriptem)

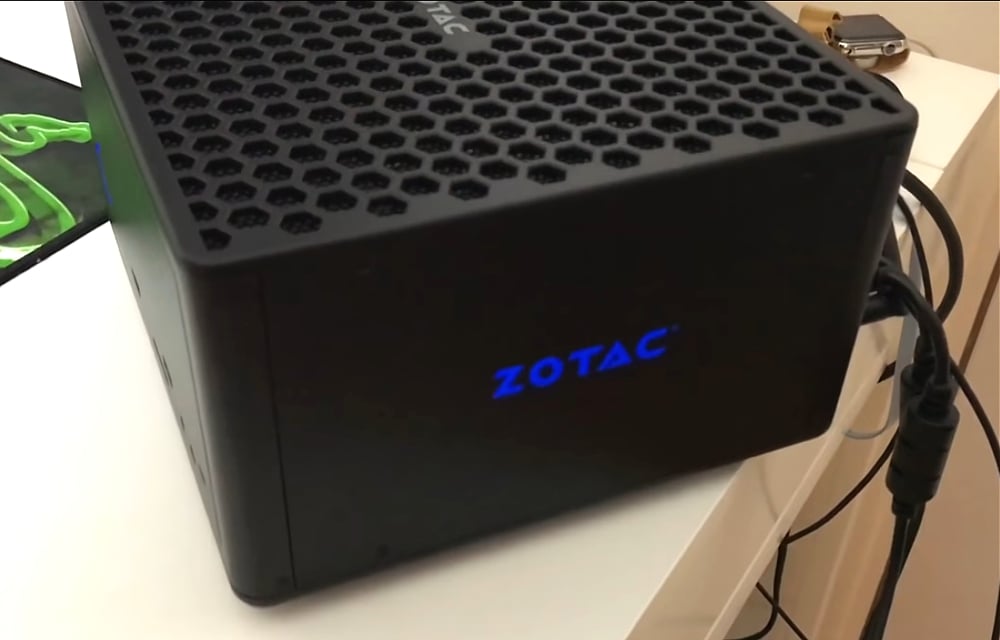

Podsvícené logo na bočním panelu

Autor:

Podsvícené logo na bočním panelu

Widget obrázku #359072 (přidáno skriptem)
Ovládací utilita Spectra

Autor:

Ovládací utilita Spectra

Widget obrázku #359073 (přidáno skriptem)
Zajímavé řešení v podobě dvou síťových adaptérů

Autor:

Zajímavé řešení v podobě dvou síťových adaptérů

Widget obrázku #359074 (přidáno skriptem)

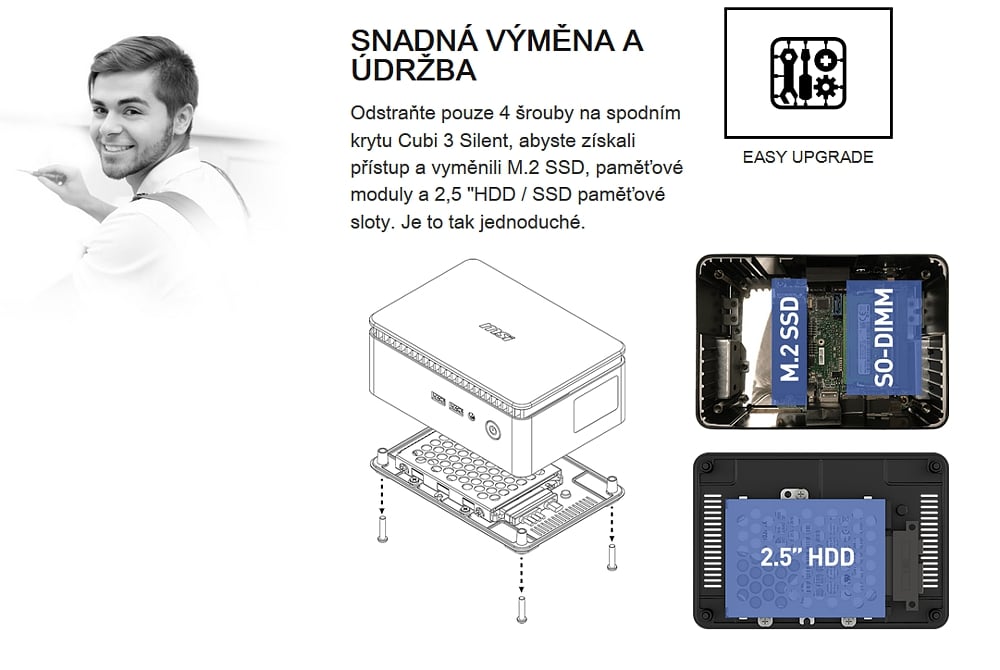

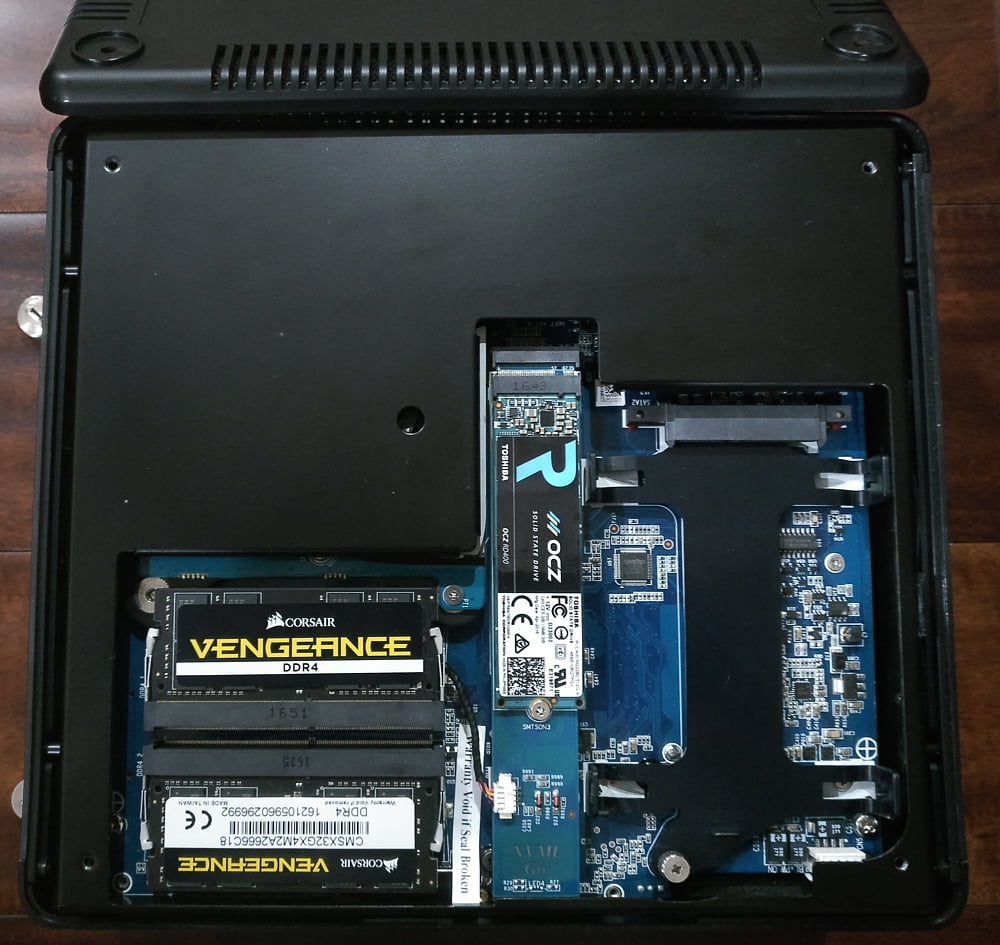

Místo pro veškerá úložiště je na spodní straně po odstranění krytu

Autor:

Místo pro veškerá úložiště je na spodní straně po odstranění krytu

Widget obrázku #359075 (přidáno skriptem)
YouTube ve 4K s použitím kodeků VP9 a Opus

Autor:

YouTube ve 4K s použitím kodeků VP9 a Opus

Představení přístroje

Autor článku

Příznivec a znalec IPTV technologie, externí spolupracovník redakce.

Upozorníme vás na články, které by vám neměly uniknout (maximálně 2x týdně).
