Konec DVB-T se blíží, Digital Broadcasting připravují zdarma semináře k přechodu na DVB-T2

Na přelomu roku tradičně rekapitulujeme, co důležitého a zajímavého se událo na českém internetu. Komu se dařilo a komu ne? Pohled na uplynulých dvanáct měsíců přináší Ročenka 2018.

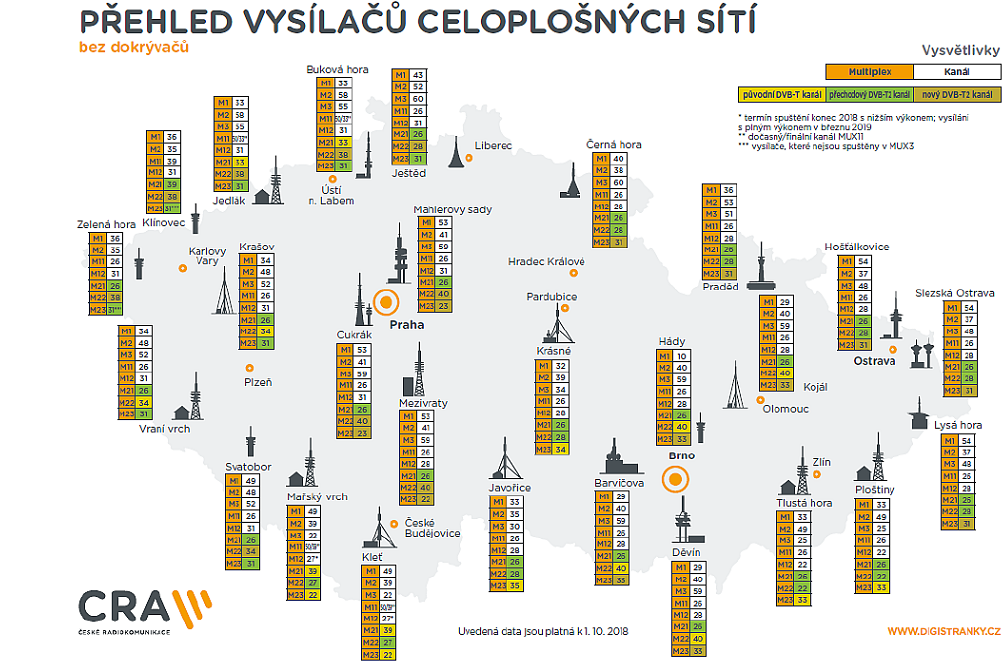

Ani před koncem roku se výstavba přechodových DVB-T2 sítí nezastavila, České Radiokomunikace zprovoznily v posledním prosincovém týdnu hned několik DVB-T2 dokrývačů. Mimo jiné operátor dokryl lokalitu Strání pro přechodový DVB-T2 multiplex České televize, který pro veřejnoprávní médium spravuje.

Prostřednictvím dvojice dokrývačů pro okolí Blanska a Žamberka doplnily České Radiokomunikace vlastní přechodovou DVB-T2 síť s číselným označením 12, v níž vysílá osmnáct komerčních skupin, jako je Nova, Prima, Barrandov nebo Šlágr.

Kromě tří dokrývačů, které chtějí České Radiokomunikace zprovoznit začátkem příštího roku, má operátor ukončenou výstavbu dvou kompletních přechodových DVB-T2 sítí s pokrytím více než 99,6 procenta obyvatel. Během ledna by se tak zlepšeného pokrytí měli dočkat diváci přechodových sítí 11 a 12 v dosahu středočeských Chocerad. Česká televize pak plánuje během několika týdnů zprovoznit silnější dokrývač umístěný na kopci Praha poblíž Příbrami.

Nové lokality spouští i Digital Broadcasting

Nezahálel ani konkurenční operátor Digital Broadcasting. Ještě během letošního roku jsme intenzivně optimalizovali pokrytí DVB-T sítě s číselným označením 4, která je provozována v současném standardu DVB-T. Postupně se nám povedlo zprovoznit vysílání z dvanácti nových lokalit, rekapituluje aktuální vývoj Martin Roztočil, ředitel vnějších vztahů operátora.

Vysílače DVB-T multiplexu 4

Celoplošná DVB-T síť 4 pokrývá 95,8 procenta obyvatel České republiky. Mezi celoplošnými programy je zařazena Nova Action, Nova Gold, Nova 2, Prima Comedy Central, Joj Family, Relax a Rebel. Ve vybraných lokalitách pak síť šíří i regionální programy TV ZAK, Jihočeská televize, RTM plus, V1, Info TV, TV Morava, TV Slovácko, Polar a Rebel 2 Slušnej kanál.

Multiplex 4 jako základ pro finální DVB-T2 síť

Právě rozvoj multiplexu 4 je pro operátora důležitý i z pohledu následné výstavby finální DVB-T2 sítě, pro kterou získala společnost Digital Broadcasting číselné označení 24. Lokality přechodové DVB-T2 sítě 13 jsou shodné jak s lokalitami našeho současného multiplexu 4, tak i s naší definitivní sítí 24 ve standardu DVB-T2, vysvětluje Roztočil.

Ještě tento týden by navíc měly do přechodové DVB-T2 sítě přibýt dvě nové vysílací lokality, zvyšující pokrytí v severních Čechách. O jejich spuštění budeme informovat hned po jejich úspěšném uvedení do provozu.

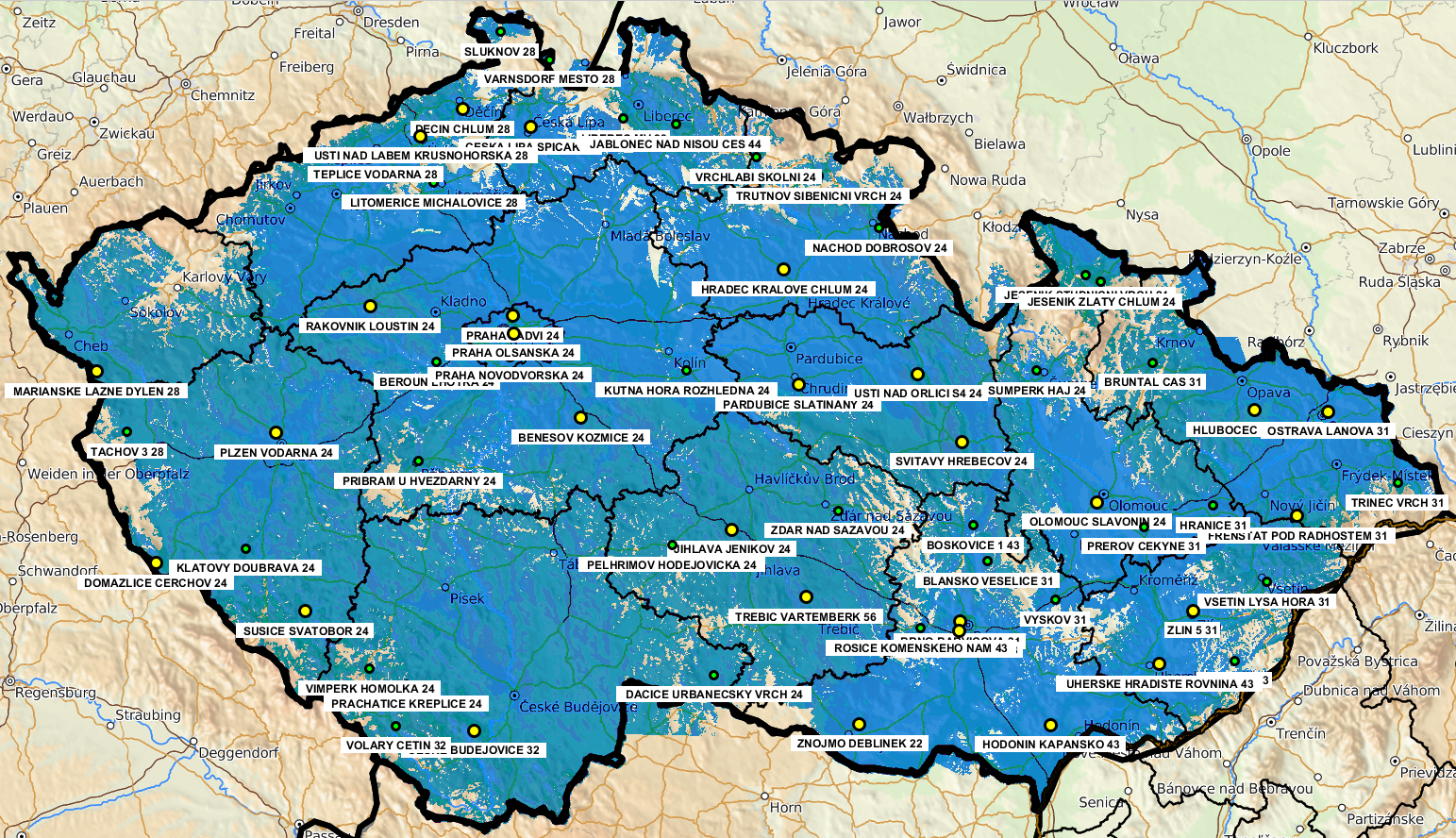

Vysílače přechodové DVB-T2 sítě 13

Začátek roku ve znamení bilancování

Na začátek roku připravuje server DigiZone vydání bilančního rozhovoru s jednatelem společnosti Digital Broadcasting Radimem Pařízkem o letošním, z pohledu DVB-T2 vysílání bezesporu turbulentním roku, o nejbližších plánech operátora pro příští rok, ale i o ostatních jeho projektech, jako jsou televize Relax a Rebel nebo rádio Dálnice.

DVB-T2 semináře v lednu a v březnu

Digital Broadcasting, připravuje v souvislosti s rychle postupujícím přechodem na nový vysílací standard DVB-T2 sérii vzdělávacích akcí určených nejen pro techniky, kteří servis přijímací techniky provádějí, ale i pro odbornou veřejnost, kterou problematika přechodu na DVB-T2 zajímá.

Registrujeme značný počet dotazů, a proto jsme se rozhodli od ledna v Praze a od března i v Brně pro sérii seminářů určených pro servisní techniky. Během diskuse i názorných ukázek budou probírány podrobnosti připravovaného procesu přechodu z DVB-T na DVB-T2 v rámci celoplošného multiplexu 4, přechodové DVB-T2 sítě 13 a definitivní DVB-T2 sítě 24, zve účastníky Roztočil.

Semináře jsou pro zaregistrované účastníky zdarma, ale protože zájem techniků se ukázal býti enormní a únorový pražský termín už je podle Roztočila dokonce plně obsazen, rozhodl se operátor postupně přidat i další termíny.

Akce je primárně určena servisním technikům zabývajícím se úpravami společných televizních antén STA, ale zvána je i odborná veřejnost zabývající se přípravou, projektováním, instalací a údržbou zařízení společných antén a televizních domovních rozvodů.

Zájemci mohou využít jednoduchý online registrační formulář, ve kterém stačí kromě jména zadat kontaktní mail a odpovědět na otázku, zda má respondent zájem o ukázku vysílacích technologií. Akce začíná v osm hodin ráno a trvá do dvou hodin odpoledne, v jejím průběhu je zajištěno i drobné občerstvení.

ANALÝZA: Bytová družstva a přechod na DVB-T2. Jak probíhá úprava společných anténních rozvodů?

Aktuálně vypsala společnost Digital Broadcasting dva termíny seminářů:

• čtvrtek 31. ledna – hotel DC Rezidence Praha
• středa 6. února - hotel DC Rezidence Praha
• čtvrtek 7. března – Fakultní nemocnice Brno

Zájemci se mohou zaregistrovat prostřednictvím online formuláře.

Prezentace pro servisní techniky DVB-T2

Součástí chystaných školení připravovaných společností Digital Broadcasting bude kromě praktických ukázek i odborná přednáška věnovaná případům, kdy je nutné provést potřebné úpravy v rámci systémů individuálních a společných antén pro příjem DVB-T2 vysílání v podmínkách bytových i rodinných domů.

K TÉMATU: Přechod na DVB-T2. Jak upravit společné antény v domech a kolik to stojí?

Názorná prezentace, kterou připravil jednatel společnosti DVB Servis a externí spolupracovník serveru DigiZone Jakub Melín, je určena nejen technikům, ale i klientům a ostatním účastníkům avizovaných vzdělávacích akcí, které v zájmu bezproblémového přechodu na nový vysílací standard DVB-T2 připravují operátoři Digital Broadcasting a Progress Digital.

ČRa vydaly seznam proškolených servisů

Během letošního roku uspořádaly v některých krajských městech podobná školení pro vybrané techniky i České Radiokomunikace. Aktuálně připravuje operátor druhé kolo těchto seminářů pro servisní firmy v dalších regionech. Na setkání chce společnost představit zájemcům aktuální rozvojové plány, upřesnit použité kanály a doporučit přítomným technikům vhodné technologie pro příjem tuzemského standardu DVB-T2/HEVC.

Seminář v podání Českých Radiokomunikací trvá přibližně dvě hodiny a je stejně jako akce Digital Broadcasting zdarma. Součástí akcí bývá i oběd s možností navázání profesních kontaktů mezi přítomnými hosty. Bohužel na webu operátora nejsou uvedeny možná další data ani další podrobnosti k probíhajícím nebo chystaným seminářům.

Majitelé bytových domů nebo větších obytných komplexů, kteří by chtěli v souvislosti s přeladěním nebo úpravou společné televizní antény pro příjem nového vysílacího standardu DVB-T2 oslovit ověřenou servisní firmu, která prošla příslušným školením u Českých Radiokomunikací, mohou ale využít podrobně zpracovaný seznam, dostupný na webu DVB-T2 ověřeno. Seznam je rozdělený podle jednotlivých krajů a u většiny firem i jednotlivců uvádí dostupné kontaktní údaje jako mail, mobilní telefon, nebo aspoň webové stránky.

SEZNAM FIREM PROŠKOLENÝCH ČRA PRO PŘECHOD NA DVB-T2

Přehled proškolených odborníků je možné stáhnout v podobě přehledné excelové tabulky s kontakty na téměř dvě stě firem a jednotlivců, které České Radiokomunikace pozvaly na školení věnované některým změnám hlavně ve společných anténních rozvodech. Jejich úpravy jsou v určitých případech nutné pro zachování zemského vysílání v anténních rozvodech nejen kvůli přechodu na nový standard DVB-T2, ale hlavně kvůli blížícímu se definitivnímu vypnutí původního DVB-T vysílání, ke kterému by mělo dojít nejpozději na konci roku 2020.

Vypínání DVB-T začne už příští rok

Ale třeba veřejnoprávní Česká televize plánuje skončit se šířením signálu svých DVB-T programů z pražského Žižkova a středočeského Cukráku už v listopadu příštího roku, tedy dříve než za rok. Pomocí antény tak přímo ze vzduchu (a pomineme-li platbu koncesionářských poplatků, tak vlastně i zadarmo) budou moci obyvatelé Prahy a okolí chytat programy ČT pouze v novém formátu DVB-T2/HEVC, zato ale ve vysokém HD rozlišení obrazu, zvukovým systémem Dolby Digital a duálním zvukem u vybraných pořadů.

V případě televize nebo set-top boxu (i když těch zatím na trhu moc není) připojeného k internetu navíc do hry vstupuje další technologická novinka HbbTV neboli hybridní televize. Ta sice nemá se standardem DVB-T2 jako takovým příliš společného, ale nedá se popřít, že zemská televize je ideální platformou pro distribuci HbbTV a výrazně tak napomáhá penetraci „červeného“ tlačítka.

Přesto ale někteří marketéři s oblibou zmiňují možnosti hybridního vysílání, jako je třeba archiv tuzemských stanic, některé doplňkové služby nebo hry a možnosti personalizovaného obsahu, jako jeden z dalších přínosů přechodu na nový vysílací standard DVB-T2.

V lednu 2020 navíc vysílání ze Žižkova i Cukráku ukončí i oba celoplošné komerční DVB-T multiplexy Českých Radiokomunikací a DVB-T signál vypne na svých pražských vysílačích i čtvrtý celoplošný DVB-T multiplex společnosti Digital Broadcasting. Dá se tedy předpokládat, že by hitem příštích Vánoc v pražských obchodech mohly být DVB-T2/HEVC televizory nebo set-top boxy jako ekonomičtější varianta přechodu.

Praha sice přijde na řadu jako první, ale ani obyvatelé Krkonoš už moc času nemají. Česká televize vypne DVB-T vysílání svých programů z Černé hory k 20. lednu 2020, z lokality Ústí nad Orlicí ale bude ve formátu DVB-T vysílat až do konce června. Komerční multiplex 2 vypne DVB-T z Černé hory v únoru a z Ústí nad Orlicí koncem června. DVB-T multiplex 3 své vysílání ukončí na konci dubna 2020.

Velkou rezervu nemají ani obyvatelé Plzně, ladící veřejnoprávní DVB-T multiplex buď z Krašova, nebo Domažlic. Obě lokality vypne Česká televize začátkem února 2020. Velice brzy pak dojde i na zbylé komerční DVB-T multiplexy, DVB-T síť 2 skončí začátkem března, třetí síť na začátku dubna a DVB-T multiplex 4 společnosti Digital Broadcasting by neměl přežít konec února 2020.

Během jara později dojde i na Brno, kde se DVB-T vysílání České televize odmlčí v březnu 2020 ze všech tří lokalit, tedy vysílače Kojál, Hády a Barvičova. V květnu se pak přidají všechny tři komerční multiplexy, tedy 2 a 3 od Českých Radiokomunikací, stejně celoplošná DVB-T síť s číselným označením 4, provozovaná společností Digital Broadcasting.

Ostravsko přijde o DVB-T kanály České televize na konci dubna 2020, a to ze všech tří vysílačů, tedy Hošťálkovic, Hladnova a Lysé Hory. Trojice celoplošných DVB-T komerčních multiplexů společnosti České Radiokomunikace, které využívají stejné lokality, se pak odpojí během června. Multiplex 4 společnosti Digital Broadcasting vysílá ze stanoviště Lanová a DVB-T vysílání by měl ukončit k dubnu 2020.

DVB-T2 u individuálních a společných antén

Šíření a příjem signálu

Technické parametry přechodové DVB-T2 sítě 13 a finálního DVB-T2 multiplexu 24:

• Kanály 21–46 (470–694 MHz)
• Převážné využití frekvencí 470–674 MHz
• Přechodová DVB-T2 síť 13 využívá lokality celoplošného DVB-T multiplexu 4
• Využití nižších kanálů zlepšuje pokrytí v členitých oblastech a dálkové šíření

• Menší útlum kanálů v rozvodech
• Širší oddělení od LTE a GSM pásma
• Do budoucna menší rozsah UHF pásma – vyšší efektivita antén
• Velké SFN sítě v některých oblastech a místech mohou být problematické
• Nižší zisk některých antén, zejména módních „víceráhnových“ typů, na začátku UHF pásma

Úpravy anténních systémů pro příjem DVB-T2:

• Všechny antény pro pásmo UHF pokrývající kanály 21–48 jsou využitelné pro DVB-T2
• Neexistuje DVB-T2 anténa (stejně jako neexistuje anténa 3D, HEVC, UltraHD apod.)
• Často platí, že čím více plastu a zbytečných log na balení antény je, tím je méně kvalitní

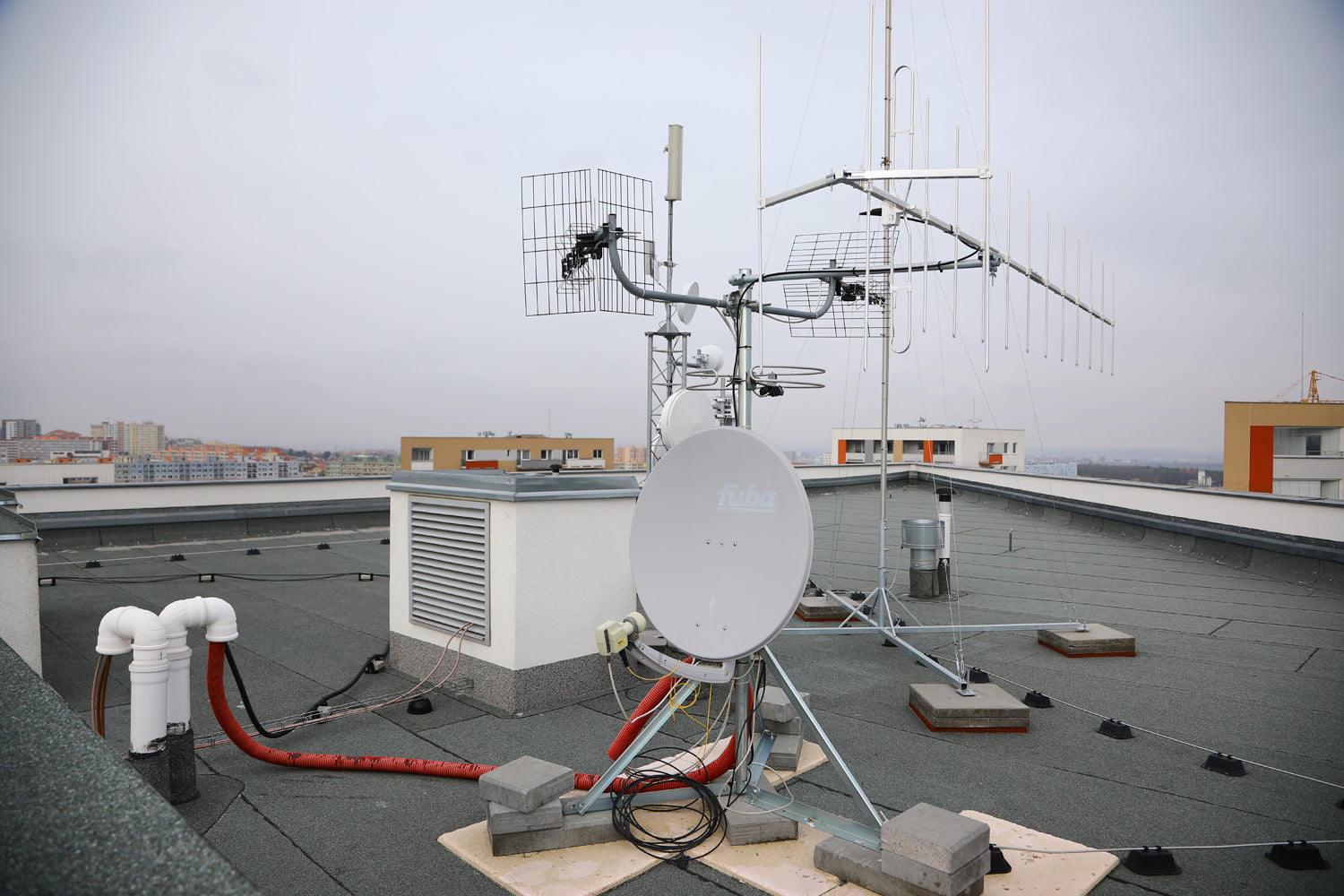

Individuální antény a malé bytové domy:

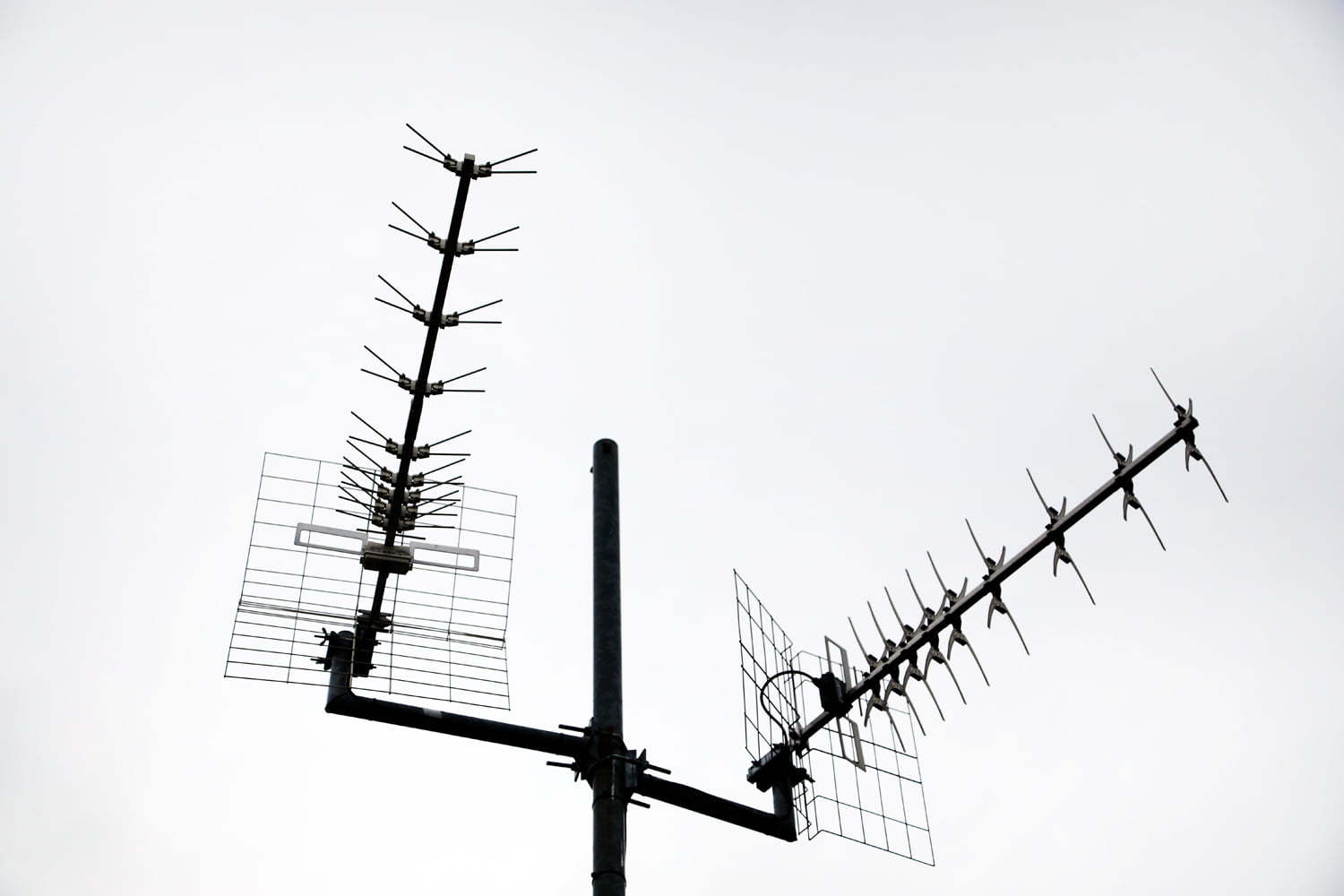

• Kvalitní anténa je základem pro stabilní příjem
• Je vhodné využít kvalitní, značkové antény renomovaných výrobců
• Vyplatí se využít antény s dostatečným ziskem na začátku UHF pásma
• V některých případech je nutná nebo vhodná výměna nekvalitních antén (typicky s vestavěnými zesilovači)

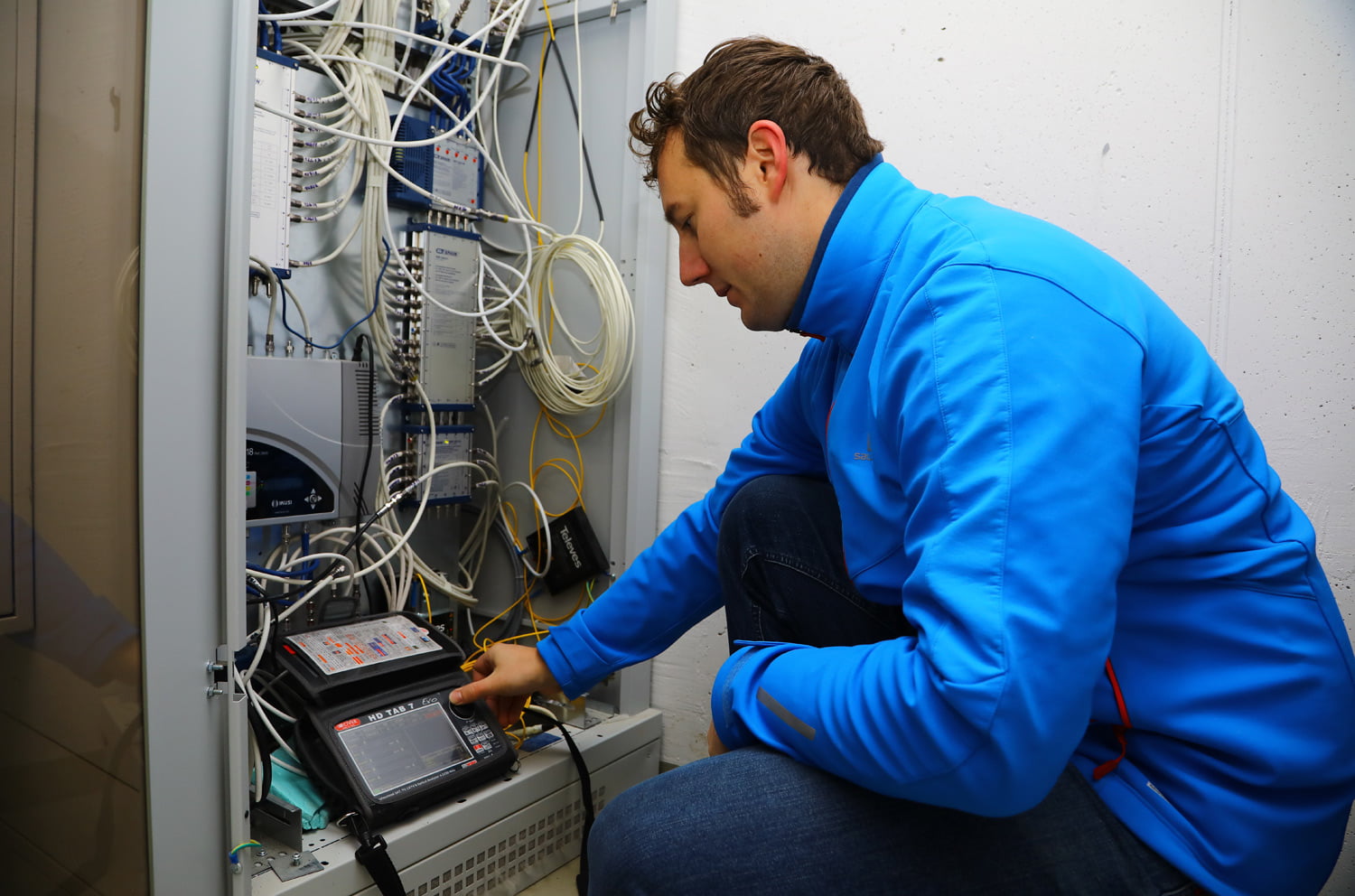

• Instalaci antény je pro optimální výsledek vhodné přenechat profesionálovi s měřicím přístrojem

Rodinné domy:

• Bez nutnosti úprav – pokud bylo možné sledovat DVB-T, lze i DVB-T2
• V ojedinělých případech nutnost výměny laděných prvků

Menší bytové domy:

• Pokud využívají širokopásmové zesílení, bez nutnosti úprav
• V některých případech opět nutnost výměny laděných prvků

• Nevýhoda: Při automatickém ladění naladění stejných programů vícekrát, i v horší kvalitě

Bytové domy s kanálovými prvky (např. kanálové systémy Alcad):

• Doplnění vložek pro přechodové DVB-T2 sítě
• Následně přeladění na finální kanály DVB-T2
• Lze plně využít pro DVB-T2

• Výhody:
  Stabilita, životnost, selektivita

• Nevýhody:
  Složité přeladění, cena

Odhadovaná cenová náročnost přechodu:

• Doplnění přechodových DVB-T2 sítí do systému:
  10 až 12 tisíc Kč
• Následná úprava po přechodu na finální DVB-T2 kanály:
  3 až 5 tisíc Kč

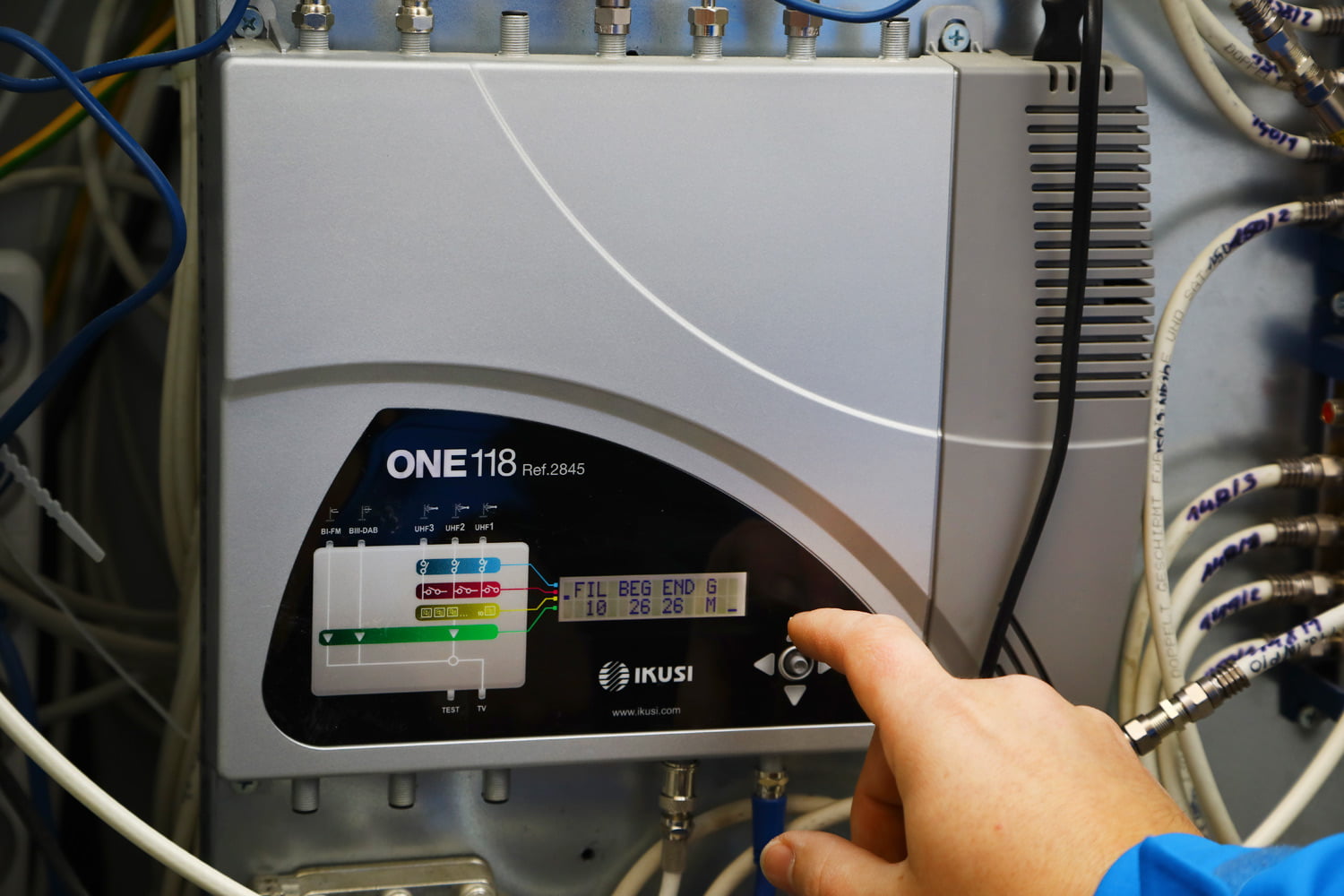

Bytové domy s programovatelnými zesilovači:

• Přenastavení pro přechodové sítě DVB-T2
• Následně přenastavení pro finální kanály T2
• Lze plně využít pro DVB-T2

• Výhody:
  Snadné přeladění, cena
• Nevýhody:
  Životnost, stabilita (některé typy)

Odhadovaná cenová náročnost:

• Konfigurace pro přechodové sítě – 1 až 4 tisíce Kč
• Konfigurace pro finální kanály – 1 až 4 tisíce Kč

Co bude nutné po vypnutí DVB-T?

Rodinné domy a menší bytové domy:

• Žádné úpravy, pouze přeladění přijímačů a TV
• V některých případech seřízení zesilovačů (změny výkonů vysílačů)

Bytové domy – STA s KV/PZ:

• Přeladění programovatelných zesilovačů
• Přeladění a seřízení kanálových vložek
• Následně přeladění přijímačů a TV

Co bude nutné po spuštění LTE/5G sítí v pásmu 700 MHz

Rodinné domy a menší bytové domy:

• Doplnění LTE 700 MHz filtru před zesilovač
• Výměna nevhodných zesilovačů nebo antén s vestavěnými zesilovači

Bytové domy – STA s KV/PZ:

• Žádné úpravy

Zdroj: Prezentace Jakuba Melína na webu Digital Broadcasting
