Set-top box je v nabídce snad každého výrobce sídlícího ve zvláštní ekonomické zóně Shenzhen. Přístroj je ovšem velmi úspěšný chameleon a skrývá se hned pod několika typovými označeními. Z tohoto důvodu prakticky není možno určit, která ze společností jej uvedla na trh jako první.
Nejrozšířenější H 96 Pro a R Box Pro (R TV box Pro), dále T 96 Pro, T 9, Z Box, Zen Box a nově i Q Plus. To jsou různá typová označení pro de facto totožný přístroj.
Jedinou majoritní odlišností je počet a umístění přípojných míst, konkrétně portů USB. Drobné odlišnosti jsou ve značkách aktuálně používaných komponent, kterými jsou osazeny dva typy základní desky, které jsou pro montáž používány. Také můžeme vidět i drobné odlišnosti v použitém software, kupříkladu uživatelské prostředí podle požadavku výrobce (obvykle bývá na výběr zhruba ze čtyř), různé verze KODI nebo KODI-like multimediálního centra.
V základní výbavě přístroje je možno nalézt hned několik druhů dálkových ovládání. Podporuje i různé bezdrátové klávesnice/myši, což si ukážeme dále.
Základní představení
Společným jmenovatelem všech těchto set-top boxů je SoC Amlogic S 912, osazený na jedné z dvojice používaných základních desek pod označením Q6330/Q9377 (tzv. velká deska) nebo q201_9377 (tzv. malá deska) a OS Android 6.0 Marshmallow.
Přístroj je v prodeji v následujících sestaveních:
- 2 GB RAM DDR3 / 16 GB Flash
- 3 GB RAM DDR3 / 16 GB Flash
- 3 GB RAM DDR3 / 32 GB Flash
Všeobecná technická specifikace
CPU: Amlogic S912, ARM Cortex-A53 CPU až 2 GHz (DVFS), Octa Core
GPU: ARM Mali-T820MP3 GPU až 750 MHz (DVFS)
Paměť RAM: DDR3 – 2 / 3 GB (podle sestavení)
Paměť Flash: 16 / 32 GB (podle sestavení)
Podpora externího úložiště: Micro SD (TF), maximálně 32GB
Wi-Fi: duální, 2,4 GHz / 5,8 GHz, 802.11a/b/g/n (+ ac u desky Q9377)
Bluetooth: BT 4.0/4.1 (podle sestavení)
LAN/Ethernet: 100/1000 M
KODI: 16.0/16.1/17.0 originál nebo KD Player (podle přístroje a sestavení)
Video výstup: vestavěný HDMI transmitter, specifikace 2.0a včetně ovladačů, HDR, CEC a HDCP 2.2, maximální rozlišení výstupu 4Kx2K @ 60 fps
Podporované video kodeky:
– VP9–10 Profile-2 až 4Kx2K @ 60 fps
– H.265 HEVC MP-10 @ L5.1 až 4Kx2K @ 60 fps
– H.264 AVC HP @ L5.1 až 4Kx2K @ 30 fps
– H.264 MVC až 1080P @ 60 fps
– MPEG-4 ASP @ L5 až 1080P @ 60 fps (ISO-14496)
– WMV/VC-1 SP/MP/AP až 1080P @ 60 fps
– AVS-P16(AVS+) /AVS-P2 JiZhun Profile až 1080P @ 60 fps
– MPEG-2 MP/HL až 1080P @ 60 fps (ISO-13818)
– MPEG-1 MP/HL až 1080P @ 60 fps (ISO-11172)
– RealVideo 8/9/10 až 1080P @ 60 fps
– WebM až VGA
Podporované formáty dekodéru: *.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi, *.mov, *.iso, *.mp4, *.rm, *.jpg
HD MPEG1/2/4, H.264, HD AVC/VC-1, RM/RMVB, Xvid/DivX3/4/5/6, RealVideo8/9/10
Podporované videoformáty: *.avi, *.rm, *.rmvb, *.ts, *.vob, *.mkv *.mov, *.iso, *.wmv *.asf, *.flv, *.dat, *.mpg,*.mpeg
Podporované audioformáty: *.mp3,*.wma,*.aac,*.wav,*.ogg,*.ac3,*.dts,*.dtshd,*.flac,*.ape
Titulky: Multijazyčná a multiformátová podpora (SRT/SMI/SUB/SSA/IDX+USB)
Prohlížeč fotografií: podporuje JPG, JPEG, BMP, GIF, PNG, JFIF a další formáty
Softwarové rozšíření: podporuje Google Play a APK instalaci
Podpora protokolů: DLNA, Miracast, protokoly ochrany DRM
Jazyková podpora: Multi-language (23 světových jazyků)
Dálkové ovládání: klasický dálkový IR ovladač, podpora dálkového ovládání přes Smartphone APK, 2,4 GHz bezdrátovou klávesnicí nebo tzv. Air Mouse (není součástí základního vybavení)
Podpora IM: Skype / QQ / MSN / Google TALK (závisí na instalaci APK)
Podpora kancelářského software: Word / Excel / PDF (závisí na instalaci APK)
- Napájení: 1×5 V 2 A DC, externí adaptér
- Velikost (Š x D x V): 125 × 125 × 25 mm
- Váha (včetně obalu): 500 g
Přístroj – základní deska
Postupně si představíme různé druhy základního hardware set-top boxu. Jako první se na trhu objevila varianta se základní deskou Q6330 (CZ_S32_V20 / V21) osazovaná do boxů H 96 Pro sestavení 2/16 a 3/16. Vývoj pokračoval směrem dále k verzi Q9377 (CZ_S32_V22) a sestavení 3/32. Tuto tzv. „velkou“ desku sdílí H96 Pro a R-Box Pro, přičemž R-Box Pro je k dispozici pouze v sestaveních 2/16 a 3/16. Jako „velká“ je označována proto, že je osazena celkem 4 USB porty a pro připojovací místa jsou využity obě strany set-top boxu.
Zbývající přístroje, tedy T96 Pro, T9 a Q Plus jsou vybaveny základní deskou Q201_9377 neboli „malou“ či Q2_V1.0. Tato základní deska je montována i do některých sérií boxu H96 Pro Plus, který si představíme někdy později. Jako „malá“ je označována proto, že na rozdíl od předchozí popisované je jen do tvaru jakéhosi širokého „L“ a postrádá celou jednu stranu osazenou USB porty, které jsou u této desky pouze dva.
Nyní učiníme malou odbočku směrem k set-top boxu T96 Pro Plus, který ovšem nedubluje již zmiňovaný H96 Pro Plus, jako je tomu u verze H96 Pro. Jedna jeho verze je sestavena z upraveného case T96 Pro (povrch není hladký, ale tvořený laserem řezanými fasetami) a z desky Q201_9377. Jako jediný exemplář ze zmiňovaných má zabudovaný i hlavní vypínač.

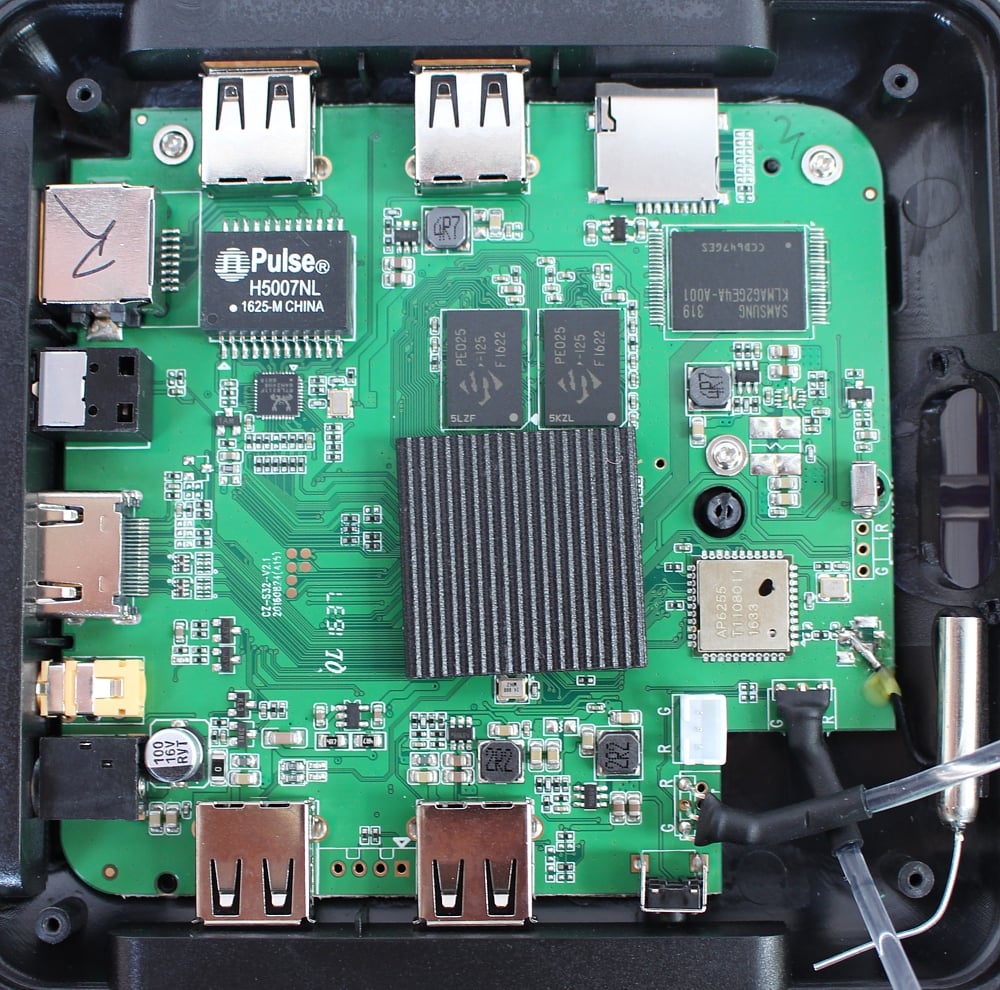

Deska Q6330 (V2.0), osazená plným počtem USB portů specifikace 2.0.

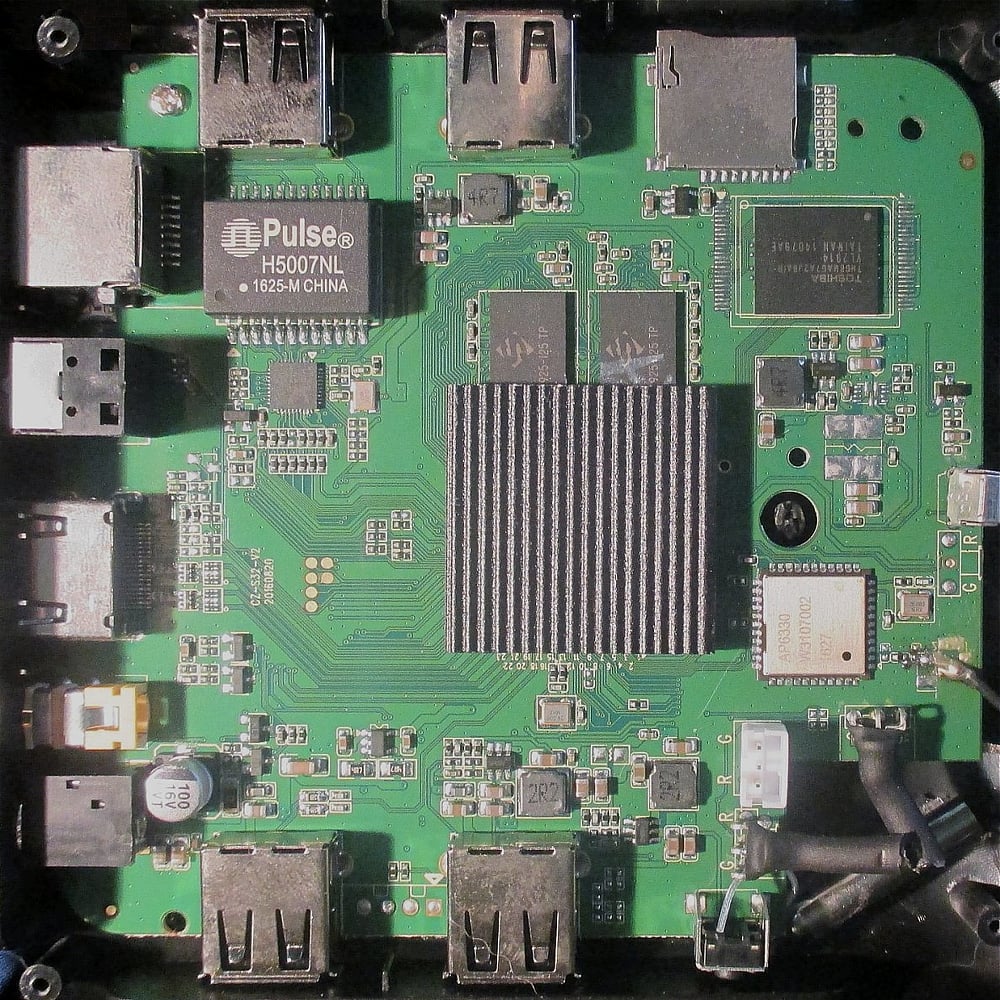

Dále zleva doprava: 100 / 1000 LAN magnetics Pulse H5007NL, pod ním LAN chip / transceiver Realtek RTL8211F, 2 bloky pamětí DDR3 RAM od společnosti SpekTek a pod heatsinkem schovaný CPU Amlogic S912. Napravo nahoře flash paměť Toshiba a nakonec napravo dole modul pro bezdrátové spojení Ampak AP6330 (Wi-Fi 802.11 b/g/n a Bluetooth 4.0).

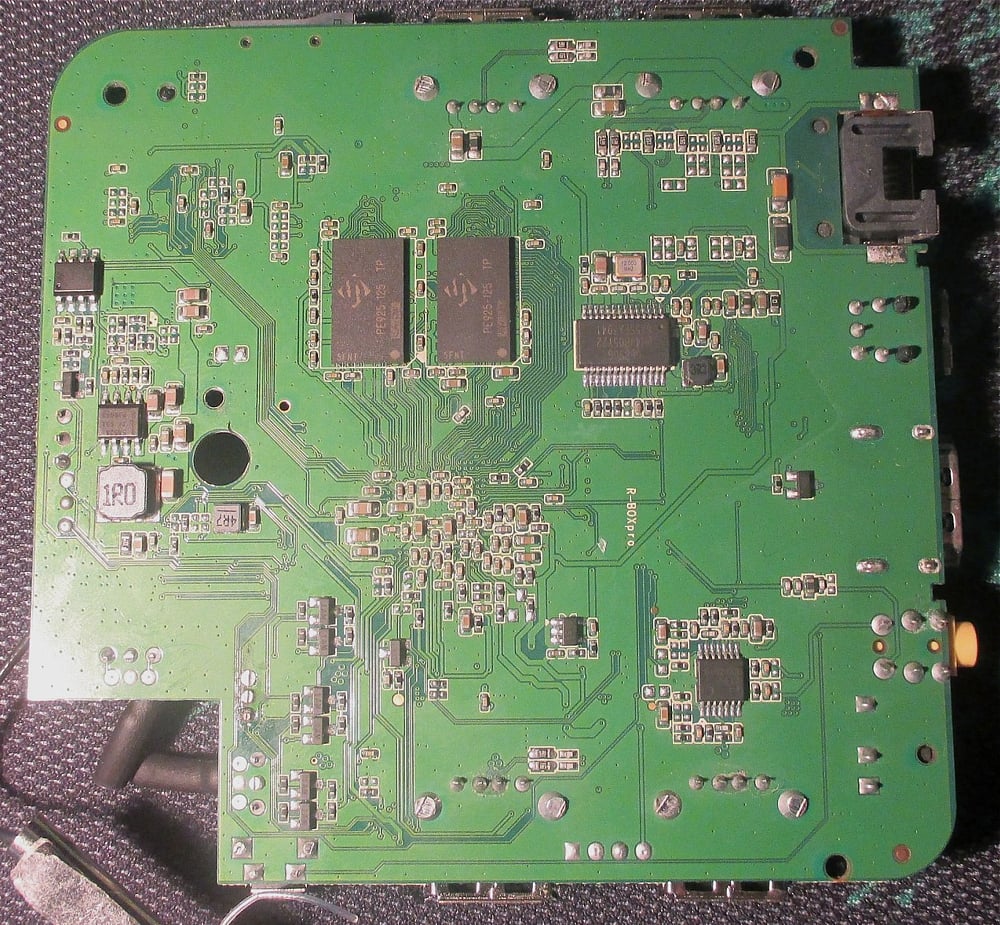

Konkrétní deska pochází z jistou dobu provozovaného přístroje R-Box Pro, jak nasvědčuje i tištěný popisek na spodní části, kde se mimo jiné nachází druhý pár DDR3 paměťových bloků od SpekTeku (uprostřed).
Deska Q6330 (ovšem zde V2.1), osazená plným počtem USB portů specifikace 2.0.
Dále zleva doprava: 100 / 1000 LAN magnetics Pulse H5007NL, pod ním LAN chip / transceiver Realtek RTL8211F, 2 bloky pamětí DDR3 RAM od společnosti SpekTek a pod heatsinkem schovaný CPU Amlogic S912.
Napravo nahoře tentokrát 16GB flash paměť Samsung KLMAG2GE4A-A001 a dále napravo dole modul pro bezdrátové spojení, rovněž Ampak, ale typu AP6255 (Wi-Fi 802.11 b/g/n/ac a Bluetooth 4.0). Tentokráte se jedná o testovací vzorek – nový přístroj H96 Pro.
Dále zleva doprava, většina komponentů je již známa z předchozích fotografií: 100 / 1000 LAN magnetics Pulse H5007NL, pod ním LAN chip / transceiver Realtek RTL8211F, 2 bloky pamětí DDR3 RAM od společnosti SpekTek a CPU Amlogic S912, zde s odstraněným heatsinkem. Napravo nahoře flash paměť Samsung, tentokrát KLHBG4GEAC-B031 s kapacitou 32 GB a napravo dole modul pro bezdrátové spojení, Fn-Link 8223A-SR (Wi-Fi 802.11 b/g/n/ac a Bluetooth 4.1).
Více vpravo a níže tovární štítek označující, že se jedná o nejvyšší možnou specifikaci, tedy 3 GB / 32 GB na desce Q9377.
Není zcela bez zajímavosti, že firmware desky Q6330 není vzájemně kompatibilní s Q9377, i když podle tištěného popisku z výroby by mělo jít o jednu produkční řadu (CZ_S32) ve verzích V2, V2.1 a V2.2.
Zleva doprava – doplnění firemního popisu: modul bezdrátového spojení, Ampak, typ AP6255 – Wi-Fi 802.11 b/g/n/ac a Bluetooth 4.0 (poznámka: obsahuje čipy od Broadcomu, konečná montáž Ampak). LAN chip / transceiver Realtek. Paměti DDR3 pocházejí od společnosti Nanya a modul paměti flash/eMMC (16 GB) od Samsungu.
Jak je vidno, deska je přepracována a zmenšena. Odstraněny byly také dva ze čtyř původních USB portů. Jejího předchůdce lze vysledovat spíše jako G9_CX pro procesory Amlogic S905X než CZ_S32 už podle totožného rozložení komponent.
Design přístroje
Design přístroje je na rozdíl od strohých kostek předchozích generací (trefné anglické „the box is… boxy“) oku lahodící a podobný kupříkladu Arrisu 1113, nabízenému k T-Mobile TV. Není však nikterak nový, byl (a stále ještě je) používán i pro přístroje s chipsetem S905X jako MXQ Pro od Shenzhen Shiningworth…
…nebo G9Cx (MXQ) od Shenzen Tomato.
Zde jde ovšem o low-endové modely nejnižší specifikace 1 GB / 8 GB, které jsou, ačkoliv firmou označovány jako 4K, vhodné maximálně pro přehrávání FHD videa.
Přístroj disponuje LED podsvětlením, které mění barvu dle toho, zda je v provozu, nebo v režimu Standby. Jedná se o pás obepínající celý přístroj (obrázek nahoře) a také o podsvětlené logo na vrchní straně (obrázek dole).
Světlo není rušivé a lze jej zcela vypnout přímo z hlavního ovládacího panelu (symbol žárovky, označený šipkou).
Přípojná místa
H 96 Pro

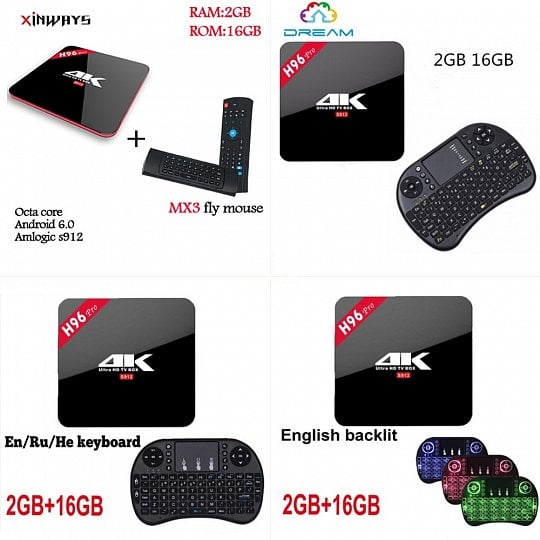

H 96 Pro + různé příplatkové periférie

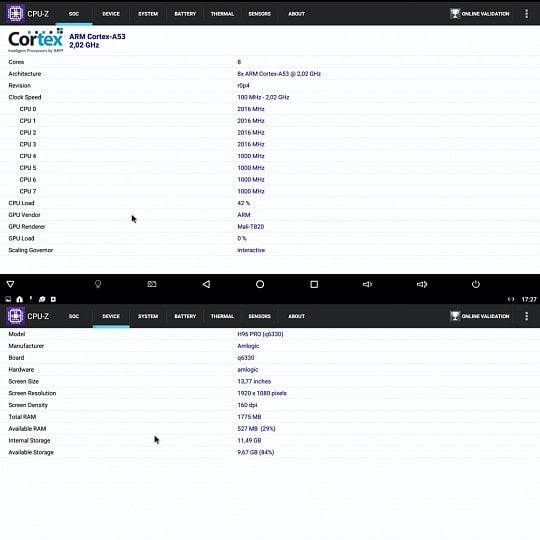

Benchmarky – verze Q6330

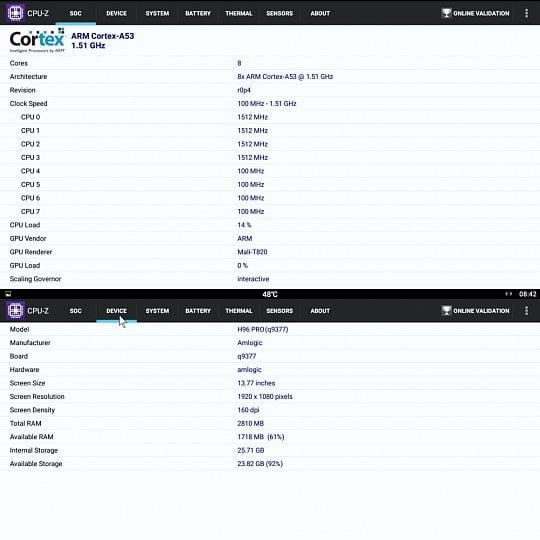

Benchmarky – verze Q9377 (3 / 32)
Komplexní test přehrávání médií učiněný v Rusku
R – Box Pro
R – TV Box Pro
R – Box Pro pod značkou Vensmile T92
R – TV Box Pro + různé příplatkové periférie

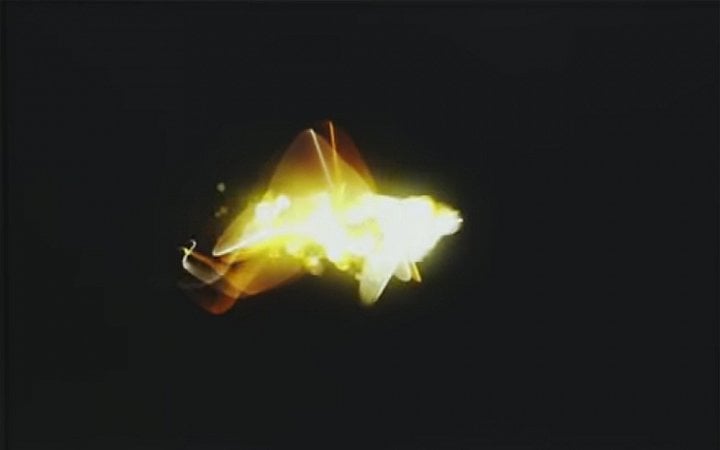

Uživatelské prostředí boxů H 96 Pro a R-Box Pro

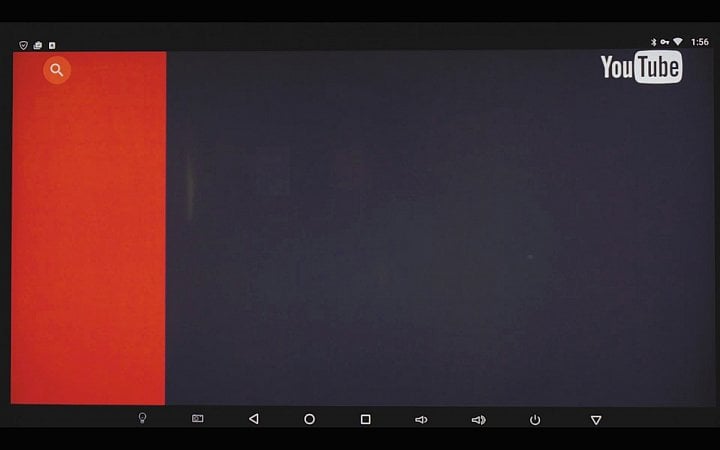

YouTube a Google Play
T 96 Pro
Jednou ze společností produkujících boxy T 96 Pro je i Shenzehen Memodesign Technology, prodávající přístroje pod značkou Memohi nebo Memobox. Obsahují otevřený OS Memohi TV 2.0 z vlastního vývoje.
T 96 Pro + různé příplatkové periférie
Někteří dodavatelé nabízejí přístroj T 96 v nejvyšší konfiguraci 3 / 32 pod označením „Pro Plus“. Má stejný OS i GUI, pouze verze s vrchní deskou opatřenou diamantovými fasetami má v této desce zabudovaný hlavní vypínač.
T 96 Pro Plus s vrchní deskou „motiv diamant“
T 96 Pro Plus s klasickou vrchní deskou a prosvíceným logem

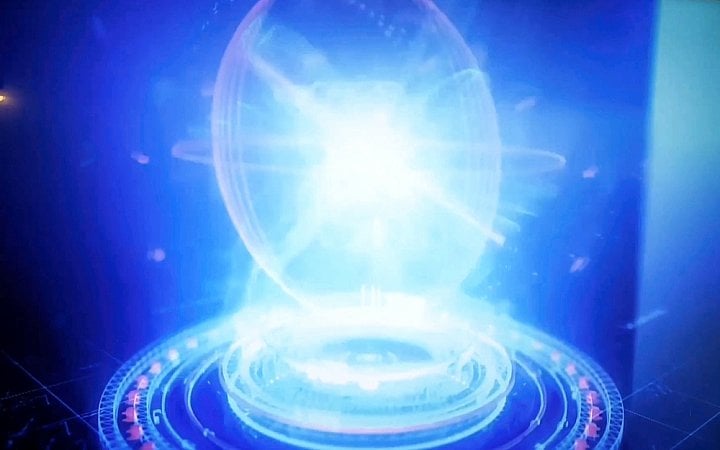

Uživatelské prostředí a benchmarky boxů T 96 Pro / Pro Plus

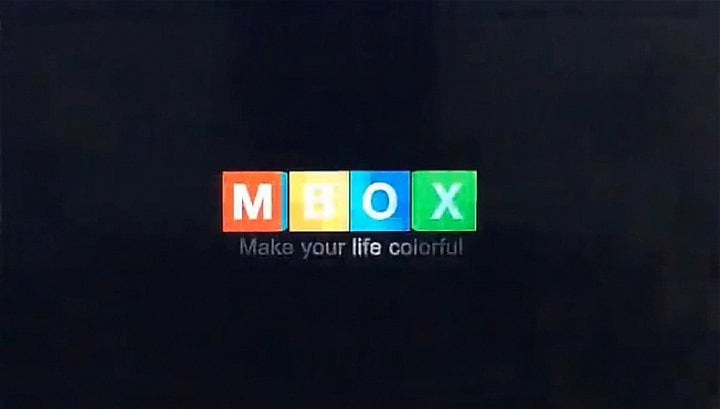

M9X – M3
Uživatelské prostředí a benchmarky boxu M9X – M3
Hlavní menu je totožné s přístroji H 96 Pro, pouze odkaz na YouTube byl přesunut z hlavních voleb o řádek níže. Na jeho místě je nyní odkaz na přímý vstup do menu aplikací.

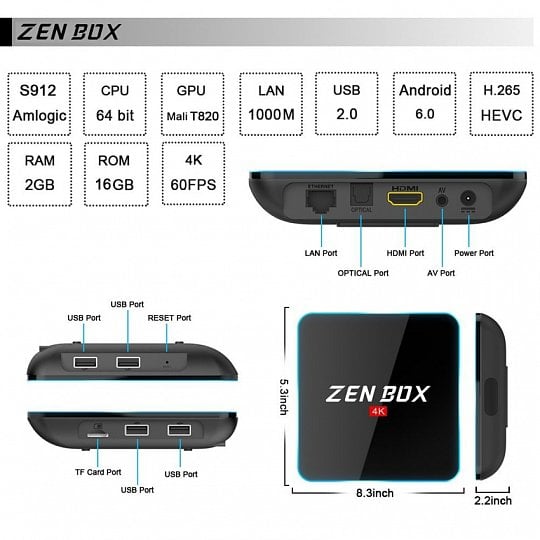

Box M9X – M3 se také nabízí pod dalšími názvy jako Zen Box M3 či Z Box. Sestavení přístroje Zen Box M3 je totožné s originálním M9X – M3, přičemž se prakticky jedná pouze o odlišný design vrchní desky a výměnu jednoho loga v hlavním menu.
Zen Box M3
Uživatelské prostředí – Zen Box M3
Dalším boxem přímo odvozeným od popisované produkční řady je Z Box, který existuje ve dvou variantách. První je postavena okolo desky CZ_S32, má plný počet USB portů a klasické prosvětlené logo. Druhá kolem desky Q201 či podobné má základ spíše v boxu Q Plus a logo je nejen prosvětlené, ale zároveň i plastické.

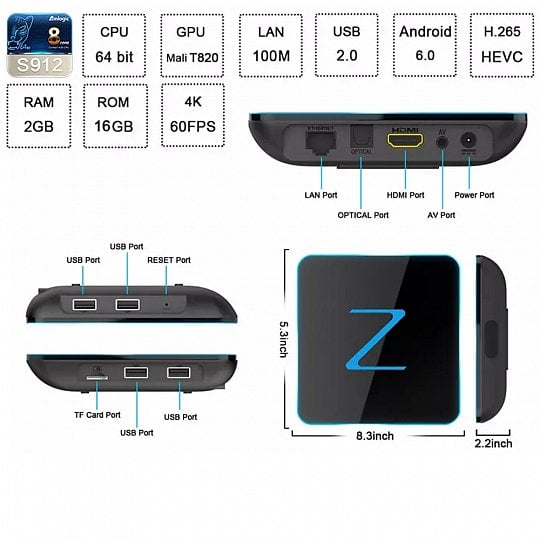

Z Box – varianta 1
Z Box – varianta 2
Posledním popisovaným přístrojem je aktuální přírůstek Q plus. Na trhu je ve všech třech sestaveních, tedy 2 / 16, 3 / 16 i 3 / 32. Taktéž je k němu pestrá paleta periférií a je vybaven inovovaným dálkovým ovladačem s „učící se“ funkcí.
Jak bylo popsáno výše, je postaven kolem odlehčené základní desky Q201_9377 a vybaven pouze dvěma USB porty.
Q Plus

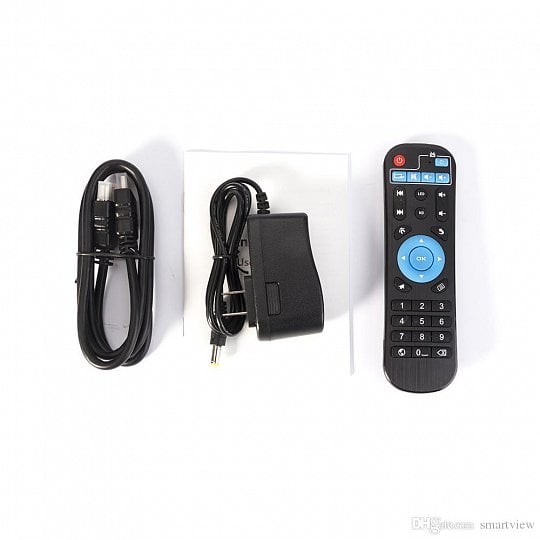

Inovovaný dálkový ovladač
Q Plus + různé příplatkové periférie

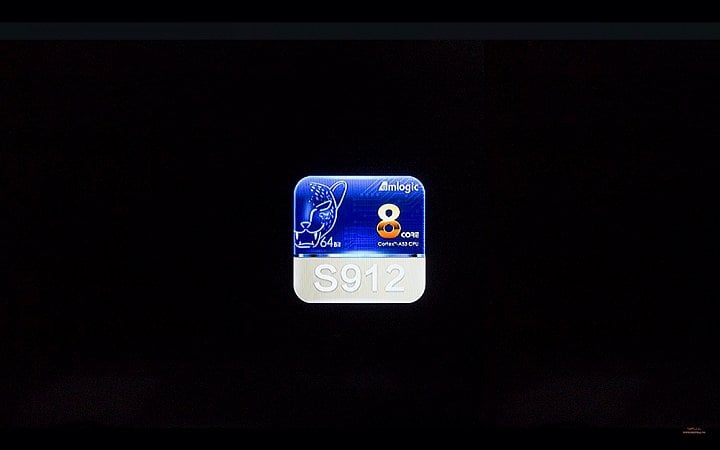

Uživatelské prostředí a benchmarky boxu Q Plus
Hardwarově z této přístrojové linie dále vycházejí set-top boxy Alfawise H 96 Pro Plus a Q-Box. O těch ale zase jindy v samostatném článku.
